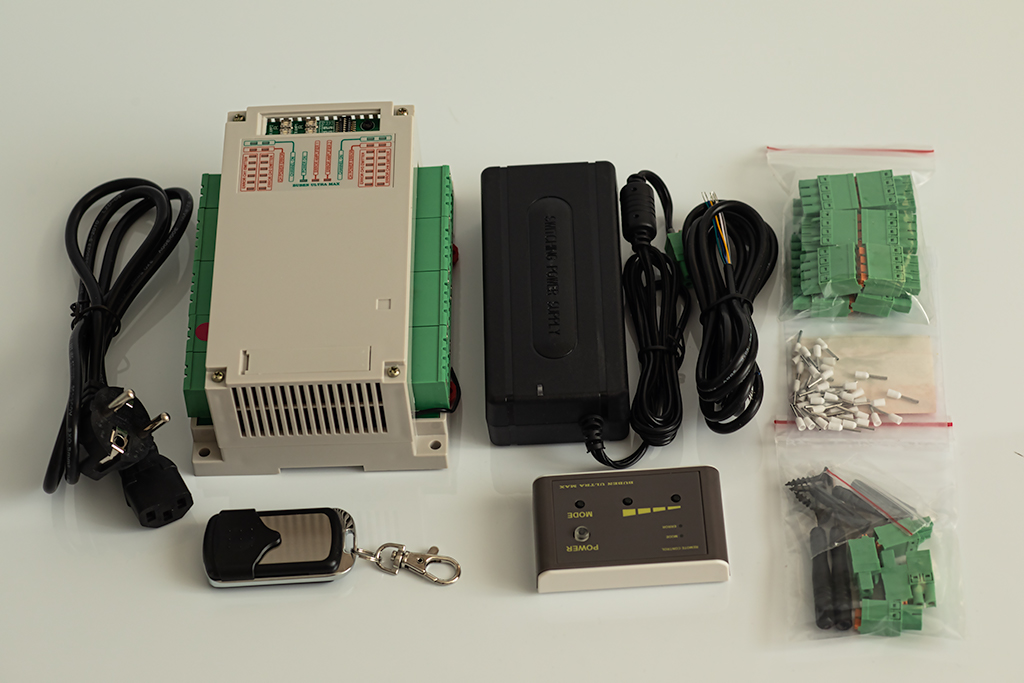

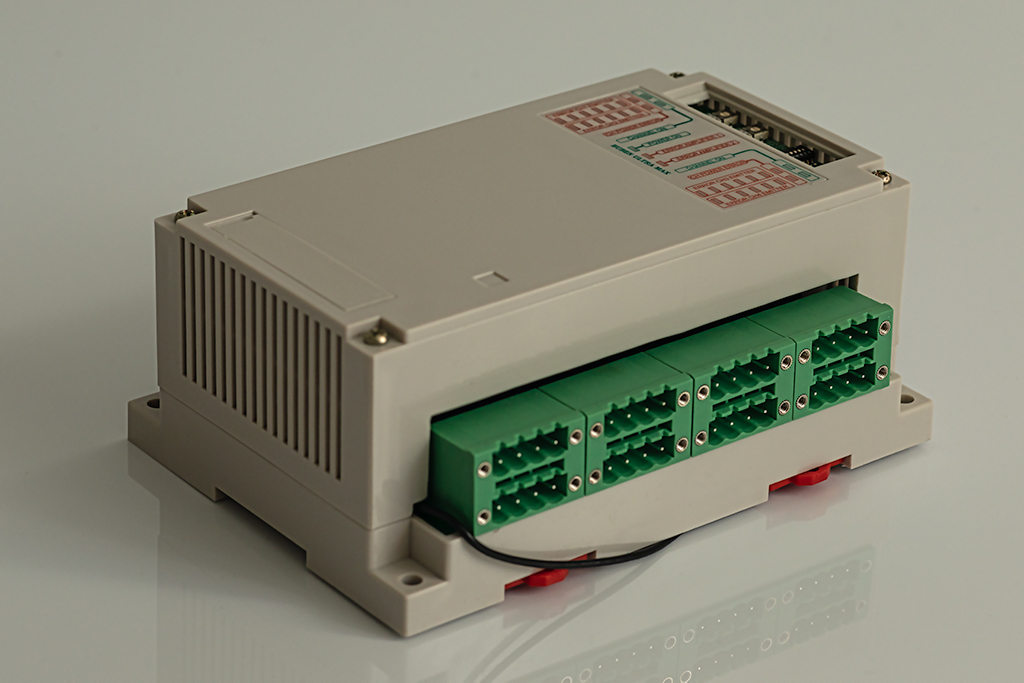

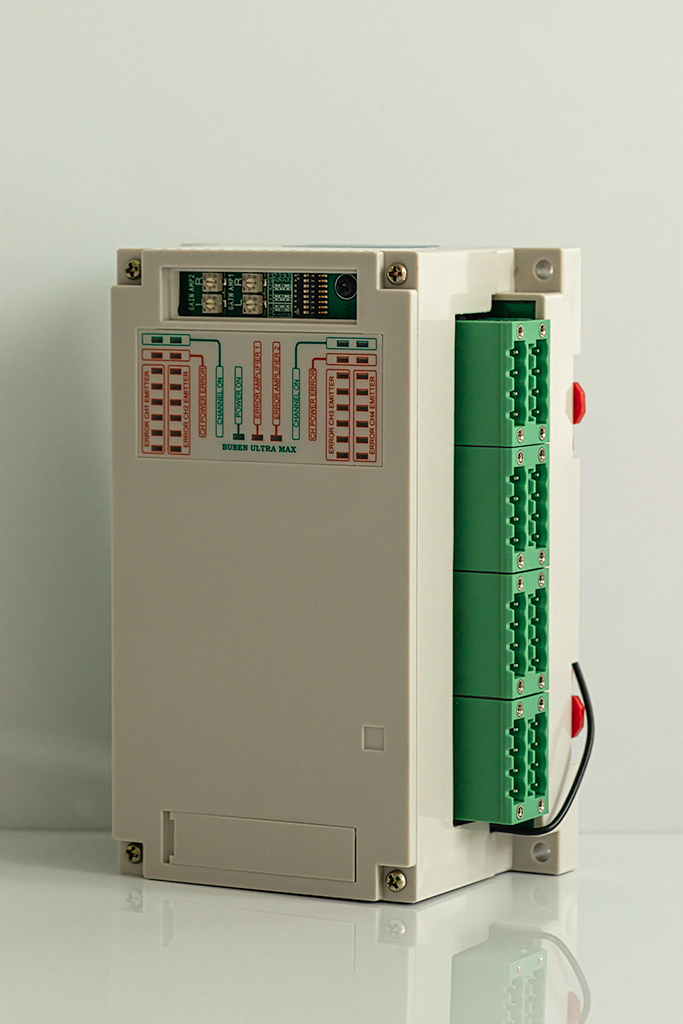

БУБЕН-УЛЬТРА МАКС - основной блок

Описание
Характеристики

Описание

Назначение:

Прибор предназначен для подавления звукового сигнала при попытке записи на записывающие устройства, специальные технические средства, выносные микрофоны посредством генерации трех типов помех. А именно:

помехи в ультразвуковом диапазоне, воздействующей непосредственно на мембрану микрофона;
сложной звуковой помехи, воздействующей на АРУ записывающего устройства, тем самым увеличивая воздействие УЗП;
речеподобной помехи с периодической перестройкой во времени, для затруднения ее выделения из полезного сигнала.

Отличительные особенности:

Постоянная мощность ультразвуковой помехи.
Самое большое количество подключаемых излучателей – до 192 шт (до 8-ми исполнительных устройств) при подключении четырех основных блоков.
Применение разного исполнения излучателей: закамуфлированное в потолочный динамик, в тубус, и возможность закамуфлировать в любой предмет.
Четыре типа ультразвуковой помехи (далее УЗП) выбираемые пользователем исходя из условий эксплуатации.
Гибкая настройка количества используемых каналов УЗП.
Четыре канала усилителя низкой частоты (далее УНЧ) для вывода речеподобной помехи. Возможность вывода речеподобной помехи на трансляционные громкоговорители, акустические излучатели разных типов, пьезоэлектрический и электромагнитный виброакустический излучатель.
Регулировка усиления УНЧ по каждому каналу.
Питание двух каналов УНЧ от внешнего источника питания, для обеспечения работы на любую нагрузку.
Защита от повышенного и пониженного напряжения источника питания.
Защита по току по входу источника питания.
Защита по выходу УНЧ.

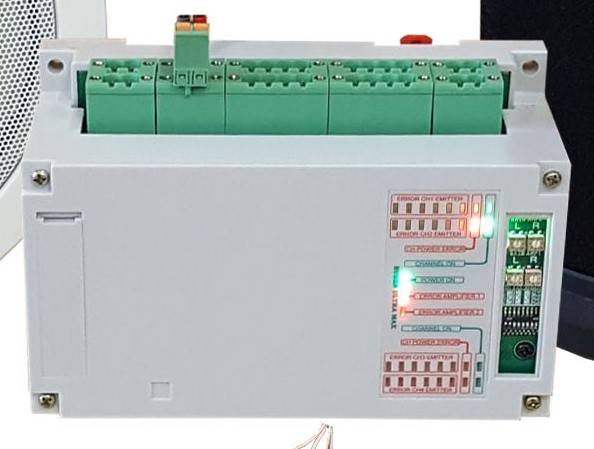

Защита по выходу УЗП с отображением неисправности по каждому выходу(излучателю) на светодиодном индикаторе. Режим самодиагностики.
Встроенный источник стабилизированного напряжения 12В 1А, для питания дополнительного оборудования.

Выход типа «открытый коллектор» для управления сторонним оборудованием.

БУБЕН-УЛЬТРА "МАКС" может использоваться как генератор речеподобной помехи с выводом ее на пьезоэлектрические и электромагнитные виброакустические излучатели. Для защиты от прослушивания через ограждающие и инженерные конструкции (стены, окна, батареи межэтажные перекрытия).

ВНИМАНИЕ!!! Излучатели ультразвуковые, акустические, пьезоэлектрические и электромагнитные - приобретаются отдельно!

Исполнительные устройства подключаемые к основному блоку БУБЕН-УЛЬТРА МАКС:

ТН 24/110
ТТ 24/180
ТУ 24/110 или ТУ48/180
ТУ 24/110 или ТУ 48/180 с подставками
Л 24
Д 24
Вибропреобразователь для стен «Молот» с креплением
Вибропреобразователь для коммуникаций «Серп-Т» с креплением
Вибропреобразователь для рам «Серп-Р» с креплением
Вибропреобразователь для окон «Копейка» на раму окна
Преобразователь акустический «Рупор»

Производитель: ИНФОСЕКЬЮР, Россия.

Характеристики

Габаритные размеры прибора	160х120х70 (основной блок)
Дальность действия РПДУ, не более	5м
Класс усилителя	D класс
Кол-во ультразвуковых излучателей, шт	до 48
Мощность УНЧ1, не более, Вт	20
Мощность УНЧ2, не более, Вт	12
Напряжение на выходе УНЧ1, не более, В	48
Напряжение на выходе УНЧ2, не более	двух напряжений питания
Напряжение питания УНЧ2, В	от 9 до 32
Сопротивление нагрузки на выходе УНЧ1, не менее, Ом	6
Сопротивление нагрузки на выходе УНЧ2, не менее, Ом	6

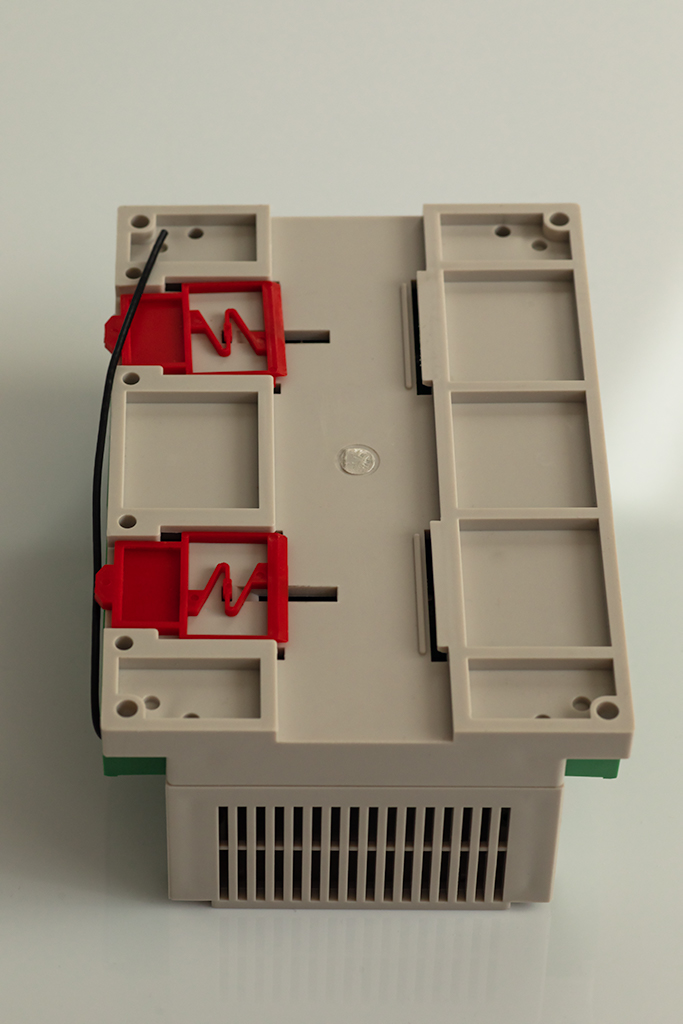

Тип крепления и установки	настенное, возможность крепления на DIN рейку
Тип микросхемы РПДУ	Pt2264, PT2260, PT2262
Тип модуляции РПДУ	AMн (ASK)
Угол излучения УЗП, по уровню -6ДБ, град	Зависит от типа излучателей, до 220
Частота приемника/передатчика РПДУ	433 МГц
