Комплект для эндоскопии авиационного газотурбинного двигателя.
Подробнее
2 031 000 р.
Задать вопрос
Гарантия 1 год
Авиационные конструкции обычно имеют ограниченный обзор и в большинстве случаев находятся в положении неудобном для непосредственного осмотра. В связи с этим для осмотра используют оптические приборы, обеспечивающие подход к контролируемой поверхности и необходимое увеличение изображения дефекта. Подход к контролируемой поверхности обычно обеспечивается через небольшие отверстия (лючки), позволяющие осмотреть объект с заданного направления и с необходимым увеличением. В постоянных проверках особенно нуждаются детали и узлы проточной части ГТД, многие из которых могут быть осмотрены только с помощью эндоскопа.
Сегодня наметилась перспектива применения для целей осмотра проточной части ГТД видеосистем, например, видеоэндоскопов комплекта jProbe AVIA со сменными управляемыми в 4-х направлениях зондами диаметром от 3.9 мм, которые вполне могут заменить все типы оптических эндоскопов и позволят существенно повысить производительность и надёжность контроля. Основные типы обнаруживаемых дефектов - забоины, трещины, эрозия материала, прогары, деформации, сколы покрытия на узлах и элементах компрессоров низкого и высокого давления, турбины, камеры сгорания (форсунки, жаровые трубы).
Видеоэндоскопы комплекта jProbe AVIA - высокопрофессиональные приборы класса HI-END в области технической эндоскопии. Видеоэндоскопы обладают техническими параметрами и функциями, во многом обогнавшими свое время. Высочайшие показатели качества и разрешения изображения (до 2560 x 1440 пиксел), современные интерфейсы передачи данных (включая Wi-Fi, HDMI и USB Type-C), вольфрамовая защитная оплетка зонда с переменной жесткостью, встроенный датчик температуры, антибликовый дисплей полной ламинации – далеко не весь перечень возможностей приборов комплекта jProbe AVIA.
Повышение эффективности оптического контроля базируется на тесном сотрудничестве создателей АТ и оптических приборов. Уже на стадии проектирования конструкций должны быть предусмотрены специальные нормированные отверстия (лючки), через которые можно ввести оптический прибор и тем самым обеспечить контроль критических элементов конструкции. При решении этой задачи учитывают характер ожидаемых дефектов, условия проведения осмотров, технические возможности оптических приборов и имеющийся опыт их применения. В комплект jProbe AVIA входит оборудование для проведение измерений размеров дефектов, а также пакет программного обеспечения для документирования результатов бороскопического контроля.
Сегодня наметилась перспектива применения для целей осмотра проточной части ГТД видеосистем, например, видеоэндоскопов комплекта jProbe AVIA со сменными управляемыми в 4-х направлениях зондами диаметром от 3.9 мм, которые вполне могут заменить все типы оптических эндоскопов и позволят существенно повысить производительность и надёжность контроля. Основные типы обнаруживаемых дефектов - забоины, трещины, эрозия материала, прогары, деформации, сколы покрытия на узлах и элементах компрессоров низкого и высокого давления, турбины, камеры сгорания (форсунки, жаровые трубы).
Видеоэндоскопы комплекта jProbe AVIA - высокопрофессиональные приборы класса HI-END в области технической эндоскопии. Видеоэндоскопы обладают техническими параметрами и функциями, во многом обогнавшими свое время. Высочайшие показатели качества и разрешения изображения (до 2560 x 1440 пиксел), современные интерфейсы передачи данных (включая Wi-Fi, HDMI и USB Type-C), вольфрамовая защитная оплетка зонда с переменной жесткостью, встроенный датчик температуры, антибликовый дисплей полной ламинации – далеко не весь перечень возможностей приборов комплекта jProbe AVIA.
Повышение эффективности оптического контроля базируется на тесном сотрудничестве создателей АТ и оптических приборов. Уже на стадии проектирования конструкций должны быть предусмотрены специальные нормированные отверстия (лючки), через которые можно ввести оптический прибор и тем самым обеспечить контроль критических элементов конструкции. При решении этой задачи учитывают характер ожидаемых дефектов, условия проведения осмотров, технические возможности оптических приборов и имеющийся опыт их применения. В комплект jProbe AVIA входит оборудование для проведение измерений размеров дефектов, а также пакет программного обеспечения для документирования результатов бороскопического контроля.
Технические характеристики:

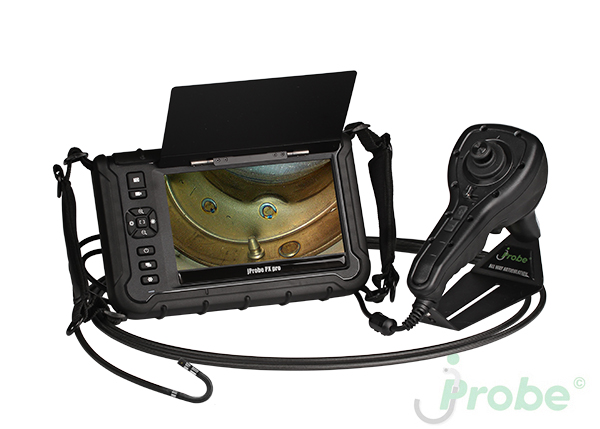

Базовый блок:
Габариты
240 x 154 x 47 мм
Масса
1342 г
Дисплей
TFT LCD 7” / 178 мм, IPS угол обзора до 170° антибликовый, 1024 х 600
Питание
Сеть переменного тока 100 ~ 240В, 12В, 2.5А, 50 ~ 60 Гц / аккумулятор Li-Ion 3.6 В, 9800 мАч,
время заряда 2.5 ч (2 ч быстрый заряд 80% / 4 ч заряд 100%), автовыключение
Управление
Сенсорный интерфейс, горячие клавиши
Время автономной работы
5 ч
Запись на носитель
SD карта памяти (16 ГБ в комплекте) расширение до 32 ГБ
Измерительные функции
Геометрические параметры (с измерительной насадкой)
Крепление
Разъем ¼’’ для штатива
Светодиодная подсветка
Ручная регулировка в прямом и боковом направлениях обзора 10 уровней (2 уровня с увеличенным временем экспозиции) / автоматическая, турборежим,
автоматическая подстройка уровня освещения в указанном месте изображения, функция автоматического подавления бликов в указанном месте изображения
Скачивание файлов
USB Type-C, слот для SD карты памяти
Вывод изображения
HDMI 1.4 3D&CEC, USB Type-C (с поддержкой full-speed и high-speed), WiFi IEEE802.11B/G/N1с
Запись фото
Ø 3.9H HR: JPG 800 x 800 пиксел Ø 6.0H HR: JPG 2560 x 1440 пиксел, возможность записи фото в момент записи видео
Запись видео
Ø 3.9H HR: MOV 800 x 800 пиксел Ø 6.0H HR: MOV 1920 x 1080 пиксел
Индикация
Дата и время, заряд батареи, уровень подсветки,уровень увеличения, пользовательский логотип
Воспроизведение видео
Сенсорная шкала воспроизведения с возможностью промотки
Частота кадров видео
30 к / с
Таймер записи видео
5 режимов
Экспозиция
Автоматическая
Баланс белого
Красный, зеленый, синий, желтый (ручной 20 уровней) / теплый / холодный / автоматический
Комментарии
Текстовые (10 строк), аудио
Продвинутые функции
Турборежим подсветки, отключение подсветки, зеркальное отображение, режим для адаптера с двумя направлениями обзора, режим сравнения записанного и живого изображений, переключение направления подсветки, компенсация пылевых бликов Hyperion, измерительная сетка, негатив изображения, регулировка баланса белого (по умолчанию, калибровка, ручная настройка), беспроводная Wi-Fi передача данных, цифровое увеличение 3х
Менеджер файлов
Галерея файлов (9 изображений на странице, просмотр фото (предыдущее / следующее), сравнение двух изображений, воспроизведение видео, наименование файлов и папок, выбор пути сохранения, изображений, формат карты памяти.
Язык интерфейса
Русский (доп. 27 языков)
Встроенное программное обеспечение
С возможностью апгрейда
Программное обеспечение для ПК
Захват видеоряда по цифровому интерфейсу | Сохранение стоп-кадров видеоряда в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект | Запись видеоряда в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 | Ведение базы проектов с описательной частью каждого проекта | Поиск по описательной части проекта или изображения | Математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы.
Программное обеспечение для вывода и регистрации изображения по Wi-Fi
Для Android и IOS
Температура работы
От -20 °C до +100 °C
Температура хранения
От -20 °C до +100 °C
Индикация температуры
Ø 6.0H HR: датчик в головке зонда, трехуровневая сигнализация перегрева
Влагозащита
До 95% без конденсата
Степень защиты
IP67
Материал корпуса
Ударопрочный пластик с эластомерными бамперами
Устойчивость к падению
До 1 метра
Соответствие стандартам
Устойчивость к вибрации
MIL-STD-810G, метод 514.7
Устойчивость к ударам
MIL-STD-810G, метод 516.7
Влагозащита
MIL-STD-810G, метод 507.6
Защита от соляного тумана
MIL-STD-810G, метод 509.6
Взрывоопасная атмосфера
MIL-STD-810G, метод 511.6
Сменные зонды:
Тип камеры
CMOS HR (КМОП) 820 000 пиксел
Тип зондов
Сменные цифровые
Жесткость зондов
Гибкие
Стыковка зондов с блоком
Безопасная герметичная (маркеры и пазы стыковки)
Диаметры зондов
3.9, 6.0 мм
Длины зондов
1.5, 2, 3 м
Органы управления на рукояти зонда
Запись фото и видео, регулировка уровня подсветки, блокиратор управления дистальной частью
Поле обзора
90°
Направление обзора
Ø 3.9H HR: прямое 0° / боковое 70°, 0-90° с адаптером;
Ø 3.9 HR: боковое 90°;
Ø 6.0Н HR: прямое 0° / боковое 70°, 90°, 110°, 0-90° с адаптером
Глубина резкости
10-150 мм
Артикуляция (для управляемых зондов)
2 плоскости (4 направления) с механизмом фиксации, всесторонняя 360° (высокоточный для зондов Ø 6.0Н HR)
Глубина резкости
10-150 мм (кроме Ø 5.5: 1-10 мм)
Артикуляция (для управляемых зондов)
1 плоскость (2 направления) с механизмом фиксации / 2 плоскости (4 направления) всесторонняя 360°
Угол артикуляции (для управляемых зондов)
Ø 3.9H HR / 3.9 HR: 1.5 м 180°, 3 м 180°
Ø 6.0H HR: 2 м 180°, 3 м 160°
Длина головки камеры
Ø 3.9H HR / 3.9 HR: 12 мм
Ø 6.0Н HR: 19 мм;
Длина дистальной части (для управляемых зондов)
Ø 3.9H HR / 3.9 HR: 47 мм
Ø 6.0H HR: 63 мм
Защита резьбы головки камеры
Ø 3.9H HR / 6.0H HR: защитное кольцо, фиксирующее кольцо
Оплетка зонда
Ø 3.9: Многослойная, стойкая к скручиванию (внешний слой из нержавеющей стали), пружинная, стойкая к истиранию
Ø 6.0H HR: Многослойная, стойкая к скручиванию (внешний слой из вольфрама)
Материал головки зонда
Нержавеющая сталь
Устойчивость зонда
Вода, масла и агрессивные среды
Хранение зондов

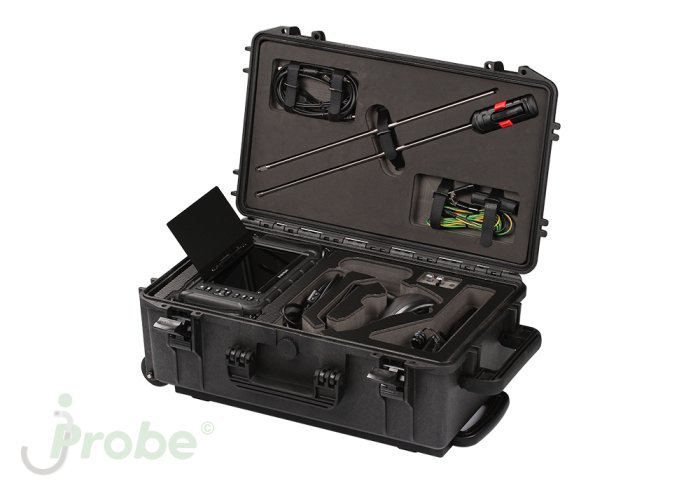

Система безопасного хранения зондов типа «улитка», встроенная в ударопрочный кейс для хранения
