Видеоэндоскоп сверхвысокого разрешения с измерительным моделированием.

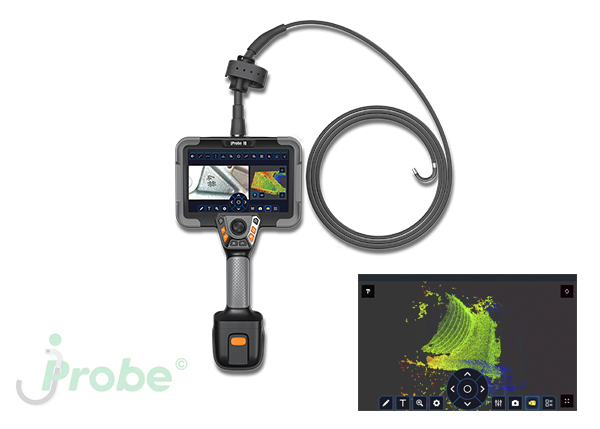

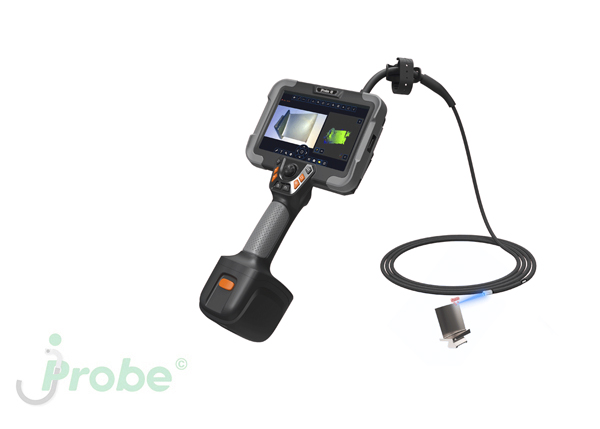

Управляемый стереоскопический видеоэндоскоп jProbe IQ с технологией 3D моделирования предназначен для дистанционного визуального контроля промышленных объектов и изделий. Головка измерительных зондов jProbe IQ оснащена двумя видеокамерами повышенной разрешающей способности, образующих стереопару, что позволяет производить трехмерные стереоскопические измерения размеров и моделировать объекты в поле зрения эндоскопа.

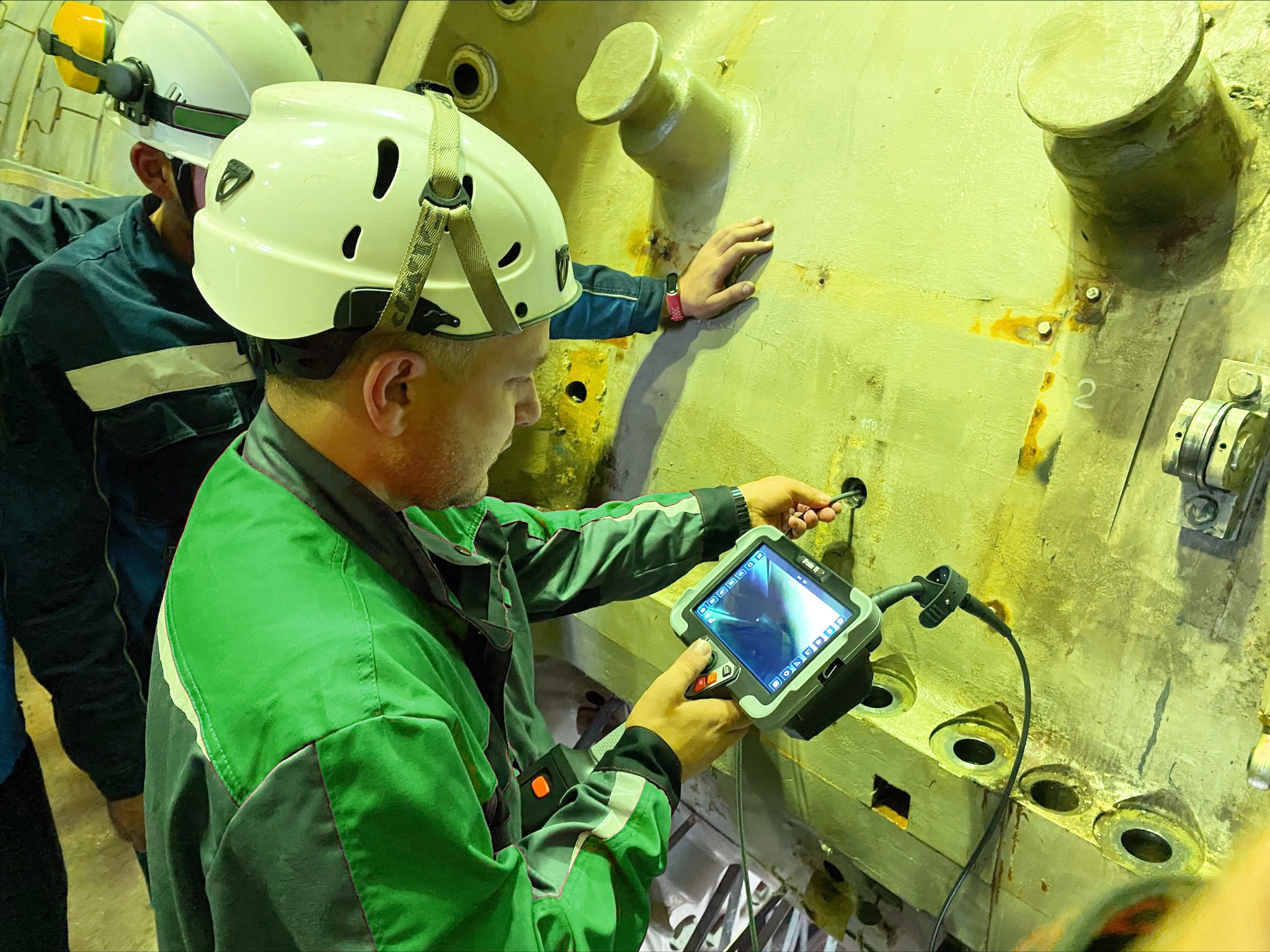

Видеоэндоскоп широко применяется во многих сферах, таких как производство и техническое обслуживание в аэрокосмической, автомобильной, морской, электротехнической, химической, электроэнергетической и других отраслях современной промышленности.
Комплекты jProbe IQ
Диаметр зонда | Рабочая длина зонда | ||||||
|
1 м |
1.5 м |
2 м |
3 м |
5 м |
8 м |
10 м |
2.2 мм с управлением |
jProbe IQ 4-22-100 |
- |
jProbe IQ 4-22-200 |
- |
- |
- |
- |
2.8 мм с управлением |
jProbe IQ 4-28-100 |
- |
jProbe IQ 4-28-200 |
- |
- |
- |
- |
3.9 мм FHD с управлением волоконная подсветка |
- |
- |
jProbe IQ FHD 4-39-200FL |
jProbe IQ FHD 4-39-300FL |
jProbe IQ FHD 4-39-500FL |
- |
- |
3.9 мм 2 камеры с управлением |
- |
- |
jProbe IQ 4-39-200D |
jProbe IQ 4-39-300D |
jProbe IQ 4-39-500D |
- |
- |
6.0 мм FHD с управлением волоконная подсветка |
- |
- |
jProbe IQ FHD 4-60-200FL |
jProbe IQ FHD 4-60-300FL |
jProbe IQ FHD 4-60-500FL |
jProbe IQ FHD 4-60-800FL |
jProbe IQ FHD 4-60-1000FL |

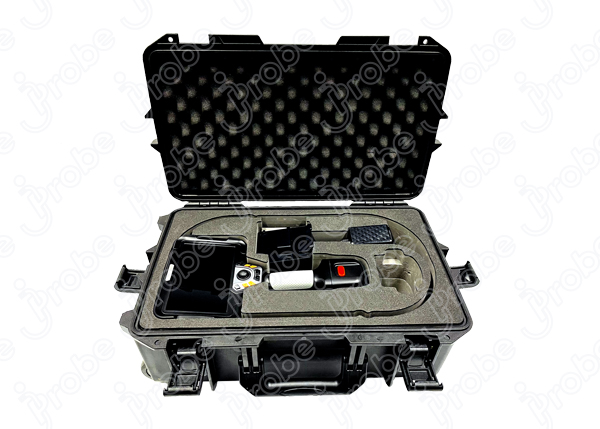

Комплект включает: базовый блок, сменный зонд, сменную аккумуляторную батарею, кабель питания / передачи данных USB - USB Type-C, адаптер питания от сети переменного тока, кабель HDMI - mini-HDMI, карту памяти SD 64 ГБ, универсальный кард-ридер, плечевую / шейную лямку, программный комплекс Платформа ВСКАМ версия 1.0 для обработки и хранения эндоскопических изображений, кейс высокой прочности для хранения и транспортировки, руководство пользователя на русском языке, паспорт, гарантийный сертификат, сервисную книжку.
3D стереоскопические (с моделированием) измерительные комплекты jProbe IQ
Диаметр зонда | Рабочая длина зонда | ||||||
|
1.5 м |
2 м |
3 м |
4 м |
5 м |
8 м |
10 м |
3.9 мм FHD с управлением волоконная подсветка 3D стереоскопические измерения с моделированием |
jProbe IQ FHD 4-39-150FL 3DM |
jProbe IQ FHD 4-39-200FL 3DM |
jProbe IQ FHD 4-39-300FL 3DM |
jProbe IQ FHD 4-39-400FL 3DM |
jProbe IQ FHD 4-39-500FL 3DM |
jProbe IQ FHD 4-39-800FL 3DM |
jProbe IQ FHD 4-39-1000FL 3DM |
6.0 мм FHD с управлением волоконная подсветка 3D стереоскопические измерения с моделированием |
jProbe IQ FHD 4-60-150FL 3DM |
jProbe IQ FHD 4-60-200FL 3DM |
jProbe IQ FHD 4-60-300FL 3DM |
jProbe IQ FHD 4-60-400FL 3DM |
jProbe IQ FHD 4-60-500FL 3DM |
jProbe IQ FHD 4-60-800FL 3DM |
4-60-1000FL 3DM |
Комплект включает: измерительный базовый блок, измерительный сменный зонд, сменную аккумуляторную батарею, кабель питания / передачи данных USB - USB Type-C, адаптер питания от сети переменного тока, кабель HDMI - mini-HDMI, карту памяти SD 64 ГБ, универсальный кард-ридер, плечевую / шейную лямку, программный комплекс Платформа ВСКАМ версия 1.0 для обработки и хранения эндоскопических изображений, кейс высокой прочности для хранения и транспортировки, руководство пользователя на русском языке, паспорт, гарантийный сертификат, сервисную книжку.
Базовые блоки jProbe IQ
jProbe IQ Main Unit jProbe IQ Main Unit 3DM
Комплект базового блока включает: базовый блок / измерительный базовый блок, сменную аккумуляторную батарею, кабель питания / передачи данных USB - USB Type-C, адаптер питания от сети переменного тока, кабель HDMI - mini HDMI, карта памяти SD 64 ГБ, универсальный кард-ридер, плечевую / шейную лямку, кейс высокой прочности для хранения и транспортировки, руководство пользователя на русском языке, паспорт, гарантийный сертификат, сервисную книжку.
Сменные зонды jProbe IQ
Диаметр зонда |
Рабочая длина зонда | |||||||
|
1 м |
1.5 м |
2 м |
3 м |
4 м |
5 м |
8 м |
10 м |
2.2 мм с управлением |
jProbe IQ P 4-22-100 |
- |
jProbe IQ P 4-22-200 |
- |
- |
- |
- |
|
2.2 мм с управлением боковой обзор |
jProbe IQ P 4-22-100SV |
- |
jProbe IQ 4-22-200SV |
- |
- |
- |
- |
|
2.8 мм с управлением |
jProbe IQ P 4-28-100 |
- |
jProbe IQ P 4-28-200 |
- |
- |
- |
- |
|
2.8 мм с управлением боковой обзор |
jProbe IQ P 4-28-100SV |
- |
jProbe IQ P 4-28-200SV |
- |
- |
- |
- |
|
3.9 мм FHD с управлением волоконная подсветка |
- |
- |
jProbe IQ P FHD 4-39-200FL |
jProbe IQ P FHD 4-39-300FL |
|
jProbe IQ P FHD 4-39-500FL |
- |
|
3.9 мм с управлением волоконная подсветка боковой обзор |
- |
- |
jProbe IQ P FHD 4-39-200FLSV |
jProbe IQ P FHD 4-39-300FLSV |
|
jProbe IQ P FHD 4-39-500FLSV |
- |
|
3.9 мм 2 камеры с управлением |
- |
- |
jProbe IQ 4-39-200D |
jProbe IQ 4-39-300D |
|
jProbe IQ 4-39-500D |
- |
|
6.0 мм FHD с управлением волоконная подсветка |
- |
- |
jProbe IQ P FHD 4-60-200FL |
jProbe IQ P FHD 4-60-300FL |
|
jProbe IQ P FHD 4-60-500FL |
jProbe IQ P FHD 4-60-800FL |
jProbe IQ P FHD 4-60-1000FL |
6.0 мм FHD с управлением волоконная подсветка боковой обзор |
- |
- |
jProbe IQ P FHD 4-60- 200FLSV |
jProbe IQ P FHD 4-60- 300FLSV |
|
jProbe IQ P FHD 4-60- 500FLSV |
jProbe IQ P FHD 4-60- 800FLSV |
jProbe IQ P FHD 4-60- 1000FLSV |
3.9 мм HR с управлением волоконная подсветка 3D стереоскопические измерения с моделированием |
- |
jProbe IQ P FHD 4-39150FL 3DM |
jProbe IQ P FHD 4-39- 200FL 3DM |
jProbe IQ P FHD 4-39- 300FL 3DM |
jProbe IQ P FHD 4-39- 400FL 3DM |
jProbe IQ P FHD 4-39- 500FL 3DM |
- |
- |
3.9 мм FHD с управлением волоконная подсветка боковой обзор 3D стереоскопические измерения с моделировнием |
- |
jProbe IQ P FHD 4-39- 150FLSV 3DM |
jProbe IQ P FHD 4-39- 200FLSV 3DM |
jProbe IQ P FHD 4-39- 300FLSV 3DM |
jProbe IQ P FHD 4-39- 400FLSV 3DM |
jProbe IQ P FHD 4-39- 500FLSV 3DM |
- |
- |
6.0 мм FHD с управлением волоконная подсветка 3D стереоскопические измерения с моделированием |
- |
jProbe IQ P FHD 4-60150FL 3DM |
jProbe IQ P FHD 4-60- 200FL 3DM |
jProbe IQ P FHD 4-60- 300FL 3DM L3DM |
jProbe IQ P FHD 4-60- 400FL 3DM |
jProbe IQ P FHD 4-60- 500FL 3DM |
jProbe IQ P FHD 4-60- 800FL 3DM |
jProbe IQ P FHD 4-60- 1000FL 3DM |
6.0 мм FHD с управлением волоконная подсветка боковой обзор 3D стереоскопические измерения с моделированием |
- |
jProbe IQ P FHD 4-60- 150FLSV 3DM |
jProbe IQ P FHD 4-60- 200FLS 3DM |
jProbe IQ P FHD 4-60- 300FLSV 3DM |
jProbe IQ P FHD 4-60- 400FLSV 3DM |
jProbe IQ P FHD 4-60- 500FLSV 3DM |
jProbe IQ P FHD 4-60- 800FLSV 3DM |
jProbe IQ P FHD 4-60-1000FLSV 3DM |
|
Аксессуары jProbe IQ |
|
|||||
Сменая аккумуляторная батарея |
Жесткая направляющая Гибкая направляющая |
Проталкивающее устройство для центраторов от ∅ 30 мм |
Наборы центрирующих устройств |
||||
|
|
|
|||||
jProbe IQ Battery 4 Арт. JIQBAT4 |
jProbe GTRG 45-60 ∅ 6.0 мм (внутр. ∅ 4.5 мм) длина 870 мм |
jProbe GTRG 70-80 ∅ 8.0 мм (внутр. ∅ 7.0 мм) длина 870 мм |
jProbe GTSR 80-120 с эффектом памяти формы ∅ 12.0 мм (внутр. ∅ 8.0 мм) |
jProbe PA 35-15 жгут ∅ 3.5 мм длина 15 м |
jProbe СTS 35-62- 203040 ∅ 20, 30, 40 мм для зондов ∅ 3.5-6.2 |
jProbe СTS 35-62- 204060 ∅ 20, 40, 60 мм для зондов ∅ 3.5-6.2 |
|
|
Технические характеристики блока jProbe IQ |
||||||
Макс. габариты |
≈ 350 х 193 х 135 мм (в собранном состоянии) |
||||||
Масса |
Базовый блок ≈ 1 000 г Блок сменного зонда ≈ 600 г Аккумуляторная батарея ≈ 500 г |
||||||
Дисплей |
7" IPS LCD 1920 х 1200 сенсорный, антибликовый, технология Full-color (реалистичная цветопередача при низком освещении), технология Full-view (максимальный угол обзора) |
||||||
Регулировка яркости подсветки дисплея |
Плавная многоступенчатая |
||||||
Крепление |
Разъем 1/4" для штатива |
||||||
Переноска |
Встроенные складные петли для крепления лямки |
||||||
Питание |
Сеть переменного тока / сменная аккумуляторная батарея Li-Ion 7.4 В, 6400 мАч x 2 (3 часа полный заряд) |
||||||
Потребление |
10 Вт |
||||||
Управление функционалом |
Сенсорный интерфейс (пальцы / стилос), горячие клавиши, клавиша-курок |
||||||
Время автономной работы |
До 4 ч |
||||||
Встроенная память |
16 ГБ |
||||||
Запись на носитель |
Карта памяти SD 64 ГБ в комплекте (расширение до 128 ГБ) |
||||||
Измерения |
3D стереоскопические с моделированием в реальном времени при помощи встроенного интерфейса видеоэндоскопа |
||||||
Типы производимых измерений |
Произвольное измерение расстояния между двумя точками, измерение расстояния между двумя точками по горизонтали, измерение расстояния между двумя точками по вертикали, измерение расстояния по перпендикуляру между точкой и заданной линей, измерение глубины / высоты, измерение периметра произвольного многоугольника, измерение расстояния между точками ломаной линии, измерение глубины / высоты по перпендикуляру между плоскостью и заданной линей, измерение площади произвольной фигуры, построение профиля поперечного сечения |
||||||
Позиционирование измерительных перекрестий |
Виртуальный джойстик и интерактивная лупа для точного позиционирования, цифровое увеличение |
||||||
Алгоритм компенсации погрешности |
Три режима цветовой индикации, коэффициент точности установки измерительных перекрестий в каждой точке изображения (от 0,01 до 1) |
||||||
Настройка измерительных линий |
Три толщины, 34 стандартных цвета, выбор пользовательского цвета в палитре HEX |
Настройки текстовых комментариев в режиме измерения |
Кегль 12-64 (шаг 4), 34 стандартных цвета, выбор пользовательского цвета в палитре HEX |
Трехмерная визуализация (моделирование) |
Псевдоцвета, отображение / скрытие координатных осей вращения облака точек по центру окна, вращение облака точек по 3 осям, возврат облака точек в исходное положение, измерения облака точек, полноэкранный просмотр облака точек |
Настройка трехмерной визуализации |
Качество низкое / среднее / высокое, диапазон Z в %, размер точки |
Конструкция подсветки |
Встроенный светодиод в блоке зонда с передачей света в головку камеры по оптоволокну (FL) |
Регулировка подсветки |
Автоматическая / ручная (5 уровней) |
Скачивание файлов |
USB Type-C, внешние носители SD / USB |
Вывод изображения на внешние устройства |
HDMI, Wi-Fi |
Запись фото |
JPG: 720 х 480 / 1280 х 720 / 1920 х 1080 запись фото во время записи видео |
Запись видео |
MP4 1280 х 720 |
Индикация на дисплее |
Пользовательский логотип, кратность цифрового увеличения, дата и время, уровень интенсивности подсветки камеры зонда, статусная строка, значение дистанции (от головки камеры до осматриваемой поверхности), режим артикуляции, положение блокиратора артикуляции |
Продвинутые функции |
Отображение сохраненного фото в виде миниатюры поверх полноэкранного изображения реального времени (или наоборот), стоп-кадр, единовременное отображение изображений реального времени с обеих видеокамер в головке зонда на дисплее устройства (для измерительных зондов), полноэкранный режим |
Регулировка изображения |
Яркость, контраст, гамма, цветность, насыщенность, резкость, усиление, баланс белого (ручной и автоматический), выбор соотношения сторон кадра (1:1 / полноэкранный) |
Обработка изображения |
Вращение 90°, цифровое учеличение до 8х (с шагом 0.1х), негатив (цветовая инверсия), черно-белый режим |
Комментарии |
Текстовые (кегль с плавной регулировкой, 6 цветов, эмодзи), аудио (при подключении гарнитуры) |
Маркеры |
Произвольные линии (размер линии 4 / 8 / 12 / 16 / 20 / 24 пиксела, 6 цветов) |
Операционная система |
Многозадачная реального времени |
Просмотр записанных изображений |
Пролистывание в полноэкранном режиме предыдущее / следующее, измерение, внесение комментариев и произвольных линий, цифровое увеличение и вращение, воспроизведение видео с паузой |
Менеджер файлов |
Работа с файловой структурой встроенной памяти и внешних носителей данных, просмотр миниатюр изображений (9 на дисплее) с пролистыванием, удаление файла / группы файлов, копирование файла / группы файлов, создание папок, переименование файлов и папок, выбор папки записи изображений по умолчанию, сортировка файлов, отображение пути текущей директории, отображение количества файлов и папок в текущей директории |
Генерация отчетов |
В формате pdf с выбором изображений, добавлением заголовков и комментариев |
Язык интерфейса |
Русский (доп. 4 иностранных языка) |
Аппаратное программное обеспечение |
С возможностью обновления |
Программное обеспечение для ПК |
Захват видеоряда по цифровому интерфейсу | Сохранение стоп-кадров видеоряда в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект | Запись видеоряда в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 | Ведение базы проектов с описательной частью каждого проекта | Поиск по описательной части проекта или изображения | Математические фильтры удаления шума, повышения четкости изображения, выделения перепадов яркости, эквализация гистограммы |
Температура работы |
От -25 °C до +80 °C |
Температура хранения |
От -20 °C до +60 °C |
Индикация температуры |
∅ 4.0, 6.0: датчик в головке зонда с выводом значения на дисплей и сигнализацией перегрева (при выводе изображения на дисплей внешнего устройства по беспроводному соединению) |
Влажность |
До 95 % без конденсата |
Степень защиты оболочки базового блока |
IP64 |
Материал корпуса |
Алюминий, ударопрочный пластик с эластомерными бамперами |
Тип камеры |
CMOS / CMOS FHD (КМОП) ∅ 2.2, 2.8: 400 х 400 пикселов ∅ 3.9 D: (400 х 400 пикселов) x 2 ∅ 3.9, 6.0 FHD: 1920 x 1080 пикселов ∅ 3.9, 6.0 FHD 3DM: (1920 x 1080 пикселов) x 2 |
|
Тип зондов |
Сменные цифровые |
|
Конструктив 3D измерений |
∅ 3.9, 6.0 FHD 3DM: две камеры в головке зонда, образующие стереопару ∅ 3.9 D: две камеры в головке зонда (прямая и боковая) |
|
Направление подсветки |
Прямое / боковое / прямое и боковое |
|
Жесткость зондов |
Гибкие с переменной жесткостью |
|
Стыковка зондов с блоком |
Безопасная герметичная с фиксацией |
|
Диаметры сменных зондов |
2.2, 2.8, 3.9, 6.0 мм |
|
Длины сменных зондов |
1, 1.5, 2, 3, 5, 8, 10 м |
|
Поле обзора |
120° |
|
Направление обзора |
Прямое / боковое / прямое и боковое |
|
Глубина резкости |
∅ 2.2, 2.8: 5-50 мм ∅ 3.9: 10-200 мм ∅ 3.9D: П 10-200 мм, Б 5-50 мм ∅ 6.0: 10-200 мм ∅ 6.0, 3.9 3DM: 10-200 мм ∅ 3.9D: |
|
Артикуляция |
2 плоскости (4 направления) всесторонняя 360° / 1 плоскость (2 направления) для ∅ 2.2 |
|
Механизм артикуляции |
Сервоприводный прецизионный |
|
Режимы работы артикуляции |
Точный / ускоренный |
|
Блокировка артикуляции |
Фиксация положения дистальной части после изгиба / возврат дистальной части в нулевое положение после изгиба (когда джойстик отпущен) |
|
Угол артикуляции |
∅ 6.0 3DM: 180° |
|
Длина головки камеры |
∅ 6.0 3DM: 14 мм ∅ 6.0 Б 3DM: 21 мм |
|
Длина дистальной части |
∅ 6.0 3DM: 61 мм ∅ 6.0 Б 3DM: 66 мм |
|
Оплетка зонда |
Многослойная, стойкая к скручиванию и истиранию (внешний слой из вольфрама) |
|
Материал головки зонда |
Нержавеющая сталь |
|
Устойчивость зонда |
Вода, масла и агрессивные среды |
|
Погружение в жидкость |
На глубину до 1 м |
|
Хранение зондов |
Система безопасного хранения зондов типа «улитка», встроенная в ударопрочный кейс для хранения |
|
Метрологические характеристики измерительного комплекта |
||
Наименование характеристики Значение характеристики |
||
Диапазон измерений глубины (высоты), мм |
От 0,5 до 30 |
|
Пределы допускаемой относительной погрешности ± 5 измерений глубины (высоты), % |
||
Диапазон измерений длины (ширины), мм |
От 0,5 до 50 |
|
Пределы допускаемой относительной погрешности ± 5 измерений длины (ширины), % |
||
