Предназначена
Для измерения плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами, а с генераторами – для возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне от 26,5 до 40,0 ГГц. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Позволяет производить измерения поляризационных характеристик сигналов.

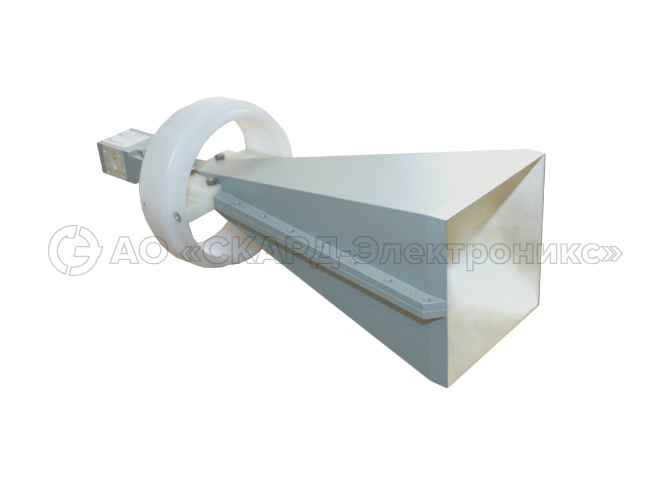

Представляет собой рупорную антенну с квадратным сечением апертуры и присоединенным к ней двухканальным селектором круговой поляризации. Разработаны антенны следующих частотных диапазонов от 18 до 60 ГГц:
П6-136 (18-26,5)ГГц П6-136М (18-26,5)ГГц П6-137 (26,5-40)ГГц П6-137М (26,5-40)ГГц П6-138 (40-60)ГГц П6-138М (40-60)ГГц
Конструкция антенны предусматривает возможность её крепления на фотоштатив, или штатив антенный диэлектрический (ШАД-01)
Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.
По требованию Заказчика комплектуется коаксиально-волноводными переходами.
Поставляется с Сертификатом Калибровки.
| Габаритные размеры прибора | 250 × 90 × 88 мм (без учета крепления) |
| Поляризация антенны | круговая: правого и левого вращения |
| Тип | рупорная |
| Частотный диапазон | 26,5 — 40 ГГц |
