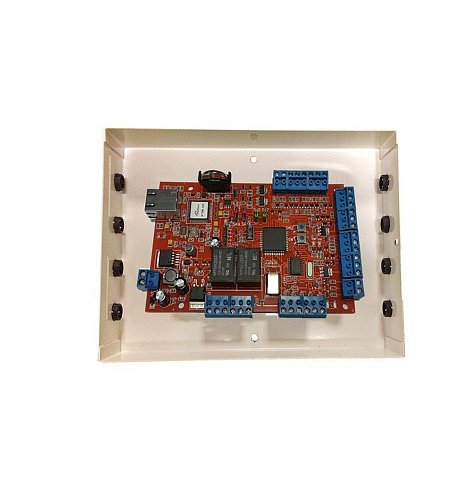

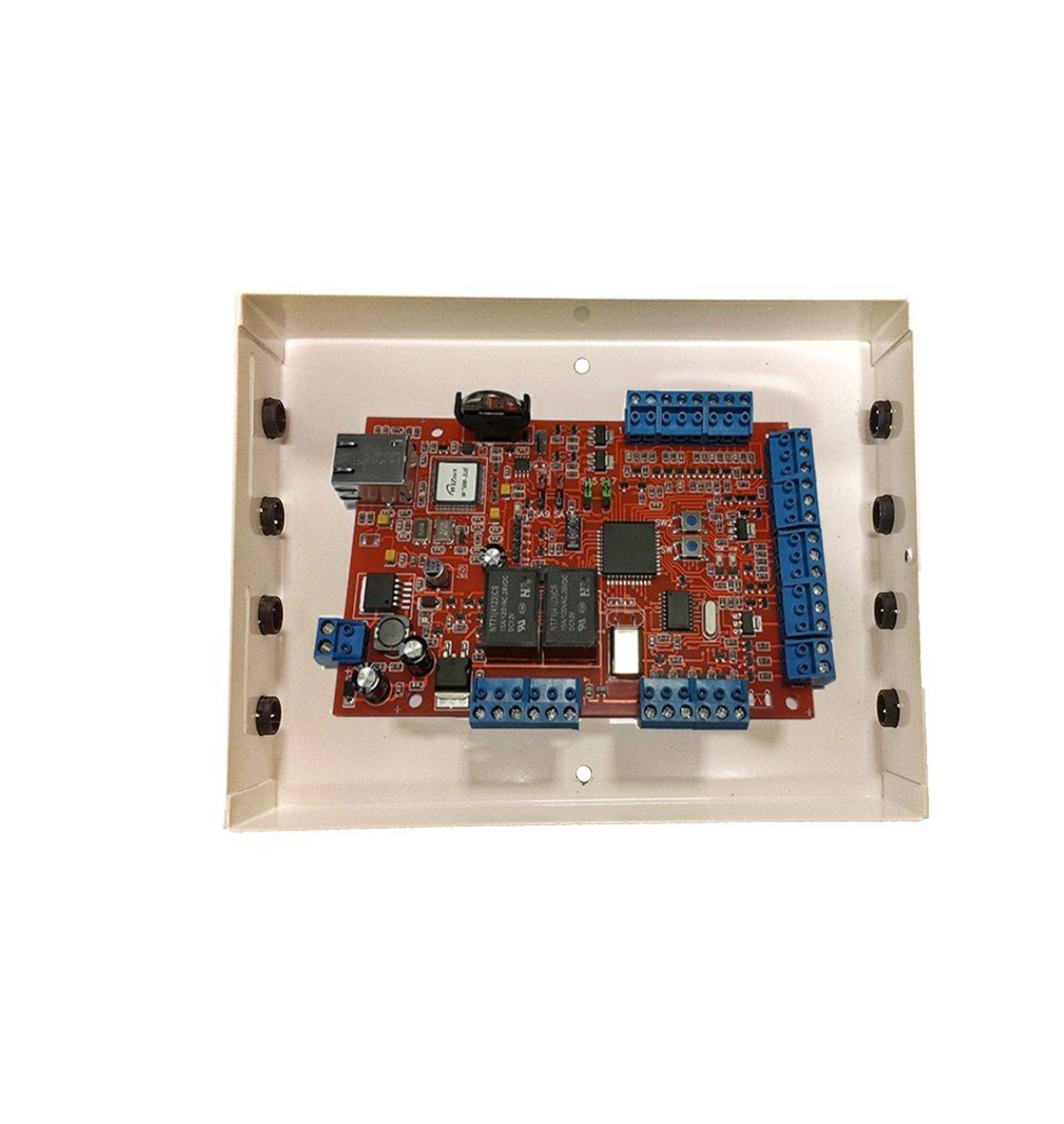

Контроллер Gate-8000-Ethernet – базовый универсальный контроллер СКУД Gate, предназначенный для управления доступом, учета времени прохода и событий.
Контроллер Gate-8000-Ethernet – базовый универсальный контроллер СКУД Gate, предназначенный для управления доступом, учета времени прохода и событий. Используется для организации одной точки прохода с контролем в обе стороны или двух точек прохода с односторонним проходом (выход по кнопке). Отличие от контроллера Gate-8000 – наличие порта Ethernet 10/100 Мбит/с типовой розеткой RJ-45, который обеспечивает внешний интерфейс связи контроллера с системой. В Gate-8000-Ethernet нет порта RS-485. Другие параметры модели идентичны Gate-8000.
Использование контроллера позволяет обеспечить построение сети СКУД на базе ЛВС Ethernet объекта. Каждое устройство Gate-8000-Ethernet требует настройки индивидуального подключения к серверу СКУД. В одной системе доступа могут использоваться разные типы контроллеров: комбинация Gate-8000 и Gate-8000-Ethernet, преобразователей Gate-USB/485 и Gate-485/Ethernet может создать гибридную СКУД с учетом особенностей объекта.
Gate-8000-Ethernet работает автономно или в составе сети. У контроллера два входа для подключения считывателей. В штатном исполнении работает со считывателями, имеющими выходной интерфейс Wiegand-26 или 48 (автомат). Доступны к заказу версии модели с возможностью подключения считывателей с интерфейсом «1-Wire» (TM), «АВА-2» (для считывателей магнитных карт). Два дополнительных входа позволяют круглосуточно контролировать две охранные зоны без контроля по току.
Режим «Free Logic» предназначен для управления выходами по событиям, фиксируемым контроллером. При возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто», при котором оба реле постоянно включены. Настраивается режим «Free Logic» с помощью программного обеспечения.
Варианты контроллера
Контроллеры Gate-8000-Ethernet выпускаются в трех вариантах:
1) Gate-8000-Ethernet в малом стандартном корпусе без блока питания – 200х155х40 мм;
2) Gate-8000-Ethernet-UPS1 в металлическом корпусе c одним источником бесперебойного питания (вход~220В / выход 12В,1А) и местом для установки аккумулятора (12В, 7 Ач);
3) Gate-8000-Ethernet-UPS2 в металлическом корпусе c двумя источниками бесперебойного питания (вход~220В / выход 12В,1А) и местом для установки двух аккумуляторов (12В, 7 Ач).
Схема организации
Габаритные размеры прибора | 200х155х40 мм |
Интерфейс линии связи для передачи данных | Ethernet |
Интерфейс подключаемых считывателей | Wiegand 26 или 48 автомат (опционально: 1-Wire (TM), ABA-2) |
Количество пользователей/ключей | 8 167 (двухдверный режим)/ 16 334 (однодверный; турникетный и шлюзовый режим) |
Масса, кг | 1.05 |
Напряжение питания, В | 11,4-15,0 В |
Объем памяти | 8192 событий |
Температура | от -30 до +50 °С |
