НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Антенна совместно с приемными устройствами применяется для обнаружения электромагнитных излучений радиоэлектронных средств в диапазоне частот от 0,3 ГГц до 2 ГГц.
Рекомендуется для решения метрологических задач и задач оценки ПЭМИН.
Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.
УСТРОЙСТВО
Антенна осуществляет преобразование плотности потока энергии электрического поля в соответствующую ей высокочастотную мощность.

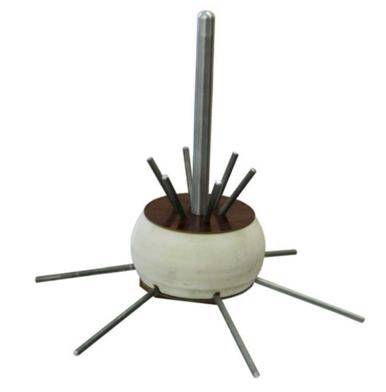

Антенна состоит из корпуса, штыря, шести диаграммообразующих элементов и шести противовесов
Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом (соединитель типа SMA (розетка)).
Конструкция антенны предусматривает возможность её крепления на опору типа трипод с использованием узла крепления.
СОСТАВ ИЗДЕЛИЯ
| Антенна АС7.22 | 1шт. |
| Паспорт | 1шт. |
| Сертификат первичной калибровки | 1 шт. |
| Транспортная упаковка | 1 шт. |
ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
Сплав Д16Т, пенопласт
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие антенны широкополосной, дипольной, всенаправленной АС7.22 заявленным требованиям при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации12 месяцевс даты поставки.
| Атмосферное давление | от 630 до 800 мм рт. ст |
| Диапазон рабочих частот | от 0,3 до 2 |
| КСВН | 2,5 |
| Масса, кг | 1,0 |
| Относительная влажность воздуха | 80% |
| Пределы основной погрешности измерений | ± 2 дБ |
| Разъем антенны | SMA |
| Температура | от - 40 до + 50 |
