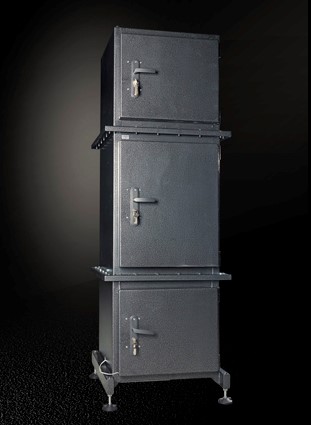

Установка предназначена для проведения рентгенографических и рентгеноскопических работ, широко применяется при специальных проверках.
Биологическая защита бокса рассчитана на применение сильноточного рентгеновского аппарата "РАП-160-5". При этом рентгеновский аппарат может в случае необходимости использоваться отдельно, например, для выездных работ. Возможно применять наряду с рентгенографическим рентгенотелевизионный контроль, что позволяет в некоторых случаях повысить производительность контроля. Установка "КАЛАН-4" может комплектоваться цифровой системой визуализации рентгеновских изображений "ВИЗИР-3" (в состав не входит).
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
КАМЕРА ДЛЯ ПРОВЕДЕНИЯ РЕНТГЕНОГРАФИЧЕСКИХ РАБОТ | "КАЛАН-4" (3 секции ЛНК-008 5мм) |
Тип применяемого излучателя | РАП-160-5 |
Максимальный размер контролируемого изделия, мм | 530 х 660 х 600 |
Ослабление мощности дозы рентгеновкого излучения на расстоянии не более 10 см от поверхности, мк3в/ч, менее | 1,0 |
Габариты бокса, мм | 1980 х 710 х710 |
Вес, кг | 594 |
Цена камеры "КАЛАН-4" (3 секции ЛНК-008 5мм) - 764 447 руб.
КАМЕРА ДЛЯ ПРОВЕДЕНИЯ РЕНТГЕНОГРАФИЧЕСКИХ РАБОТ |
"КАЛАН-4" (3 секции ЛНК-008 7мм)
|
Тип применяемого излучателя | РАП-220-5 |
Максимальный размер контролируемого изделия, мм | 530 х 660 х 600 |
Ослабление мощности дозы рентгеновского излучения на расстоянии не более 10 см от поверхности, мкЗв/ч, менее | 1,0 |
Габариты бокса, мм | 1980 х 710 х 710 |
Вес, кг | 594 |
Цена камеры "КАЛАН-4" (3 секции ЛНК-008 7мм) - 861 887 руб.
ПЕРЕНОСНОЙ РЕНТГЕНОВСКИЙ АППАРАТ | РАП-160-5 |
Максимальное анодное напряжение, кВ | 160 |
Максимальный анодный ток, мА Диапазон регулировки напряжения, кВ | 5, от 40-160 |
Диапазон регулировки анодного тока, мА | 0,4 - 5,0 |
Размер фокусного пятна трубки, мм | 1,2х1,2 |
Угол раствора рабочего пучка, град. | 40 |
Номинальная толщина просвечивания (Al), мм*/ (Fe), мм** | 66/ 11 |
Полная мощность, потребляемая от сети, кВА (не более) | 1,7 |
Масса излучателя/блока питания/пульта, кг (не более) | 16/8/0,3 |
Габаритные размеры, мм: | |
излучателя | 320х200х390(Н) |
блока питания | 305х270х210(Н) |
пульта управления | 175х85х25(Н) |
Мощность экспозиционной дозы при анодном напряжении 160 кВ и токе анода 3,5 мА на расстоянии 0,5 м от выходного окна, Гр/мин (не менее) |
0,14 |
Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, В | 220 |
* - F=700 мм, Dопт=2,0, пленка типа D4 ,без усиливающих экранов, время экспозиции – 300с.
Автоматическая обработка, G135, 26,5ОС, 6,5 мин цикл.
** F=700 мм, Dопт=2,0, пленка типа D7 , свинцовые усиливающие экраны 0,05-0,09мм, время экспозиции – 300с Автоматическая обработка, G135, 26,5ОС, 6,5 мин цикл.
Цена переносного рентгеновского аппарата РАП-160-5 - 839 300 руб.
ПЕРЕНОСНОЙ РЕНТГЕНОВСКИЙ АППАРАТ | РАП-220-5 |
Максимальное анодное напряжение, кВ | 220 |
Максимальный анодный ток, мА | 5 |
Диапазон регулировки напряжения, кВ | 50 - 220 |
Диапазон регулировки анодного тока, мА | 0,3 - 5 |
Размер фокусного пятна трубки, мм | 2 - 2 |
Угол раствора рабочего пучка, град. | 40 |
Номинальная толщина просвечивания (Fe), мм | 30*/ 40** |
Полная мощность, потребляемая от сети, кВА (не более) | 2 |
Масса излучателя/блока питания/пульта, кг (не более) | 29,5/10,5/0,3 |
Габаритные размеры, мм: | |
излучателя | 380х220х490(Н) |
блока питания | 340х340х210(Н) |
пульта управления | 175х85х25(Н) |
Время выхода на максимальный: | |
режим, с | 0,26 |
напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, В | 220 |
* F=700 мм, Dопт=2,0, пленка типа D7 , усиливающие свинцовые экраны 0,05-0,09мм. Автоматическая обработка, G135, 26,5 ОС, 6,5 мин цикл
** F=700 мм, Dопт=2,0, пленка типа D7 , флуоресцирующие усиливающие экраны УПВ-2, время экспозиции – 300с Автоматическая обработка, G135, 26,5ОС, 6,5 мин. цикл.
Цена переносного рентгеновского аппарата РАП-220-5 - 1 120 000 руб.
Радиационная безопасность установки подтверждена санитарно-эпидемиологическим заключением, выданным Департаментом Государственного санитарно-эпидемиологического надзора № 77.09.04.427.Д 004259.07.02
Габаритные размеры прибора | 530 х 660 х 600 |
Габаритные размеры рабочей камеры | 530 х 660 х 600 |
Масса, кг | 594 |
Тип | РАП-160-5 |
