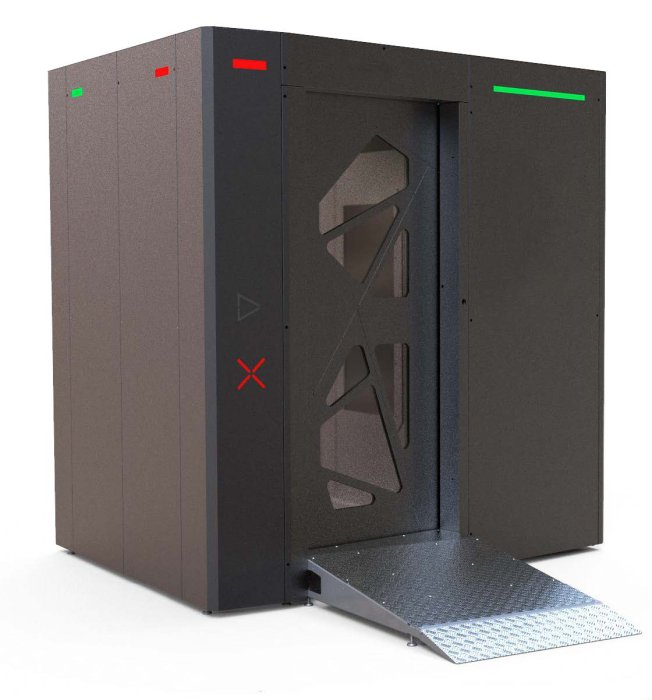

Сканер рентгенографический цифровой для персонального досмотра (с рентгенозащитной кабиной)
Подробнее
Задать вопрос
Гарантия 1 год
1. НАЗНАЧЕНИЕ
Сканер КОНПАСС предназначен для получения проекционных рентгенографических изображений человека в полный рост.Сканер наиболее эффективен при поиске слабоконтрастных проглоченных объектов, а также объектов, спрятанных в естественных полостях тела.
Сканер КОНПАСС предназначен для применения в аэропортах и пограничных пунктах пропуска, на территориях производственных площадок и горно-обогатительных предприятий, тюрьмах, административных зданиях и иных местах, где требуется детальное обследование тела человека и действуют повышенные меры безопасности.
Для защищает окружающих людей от рентгеновского излучения сканер оборудован рентгенозащитной кабиной, что позволяет устанавливать сканер в помещениях без специальной защиты в соответствии с СанПиН 2.6.1.3106-13.
Отличительной особенностью сканера КОНПАСС является способ сканирования. Человек во время сканирования остаётся неподвижным, что минимизирует вероятность травмирования, значительно ускоряет процесс сканирования и снижает дозовую нагрузку. Благодаря данному способу сканирования, сканер адаптирован для сканирования людей с ограниченными возможностями.
2. КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Особенности сканера КОНПАСС:• низкая доза облучения (от 0,25 мкЗв), позволяющая проводить многократные досмотры одного человека в течение года;
• использование программного обеспечения A-EYE – системы искусственного интеллекта для автоматического обнаружения и классификации объектов, расположенных внутри и на теле человека;
• высокое качество и информативность изображения;
• высокая обнаружительная способность;
• высокая пропускная способность;
• возможность интеграции в существующую инфраструктуру, интеграцию с системами контроля доступа и базами данных;
• широкий набор алгоритмов (инструментов) обработки изображения;
• удобство хранения и передачи полученной информации;
Сканер КОНПАСС позволяет обнаруживать следующие предметы:
• огнестрельное и холодное оружие;
• оружие, выполненное из нестандартных материалов: пластик, дерево, керамика и др.;
• взрывчатка, детонаторы, провода и т.п.;
• наркотики;
• емкости с различными жидкостями;
• драгоценные камни и металлы;
• контейнеры с биологическими или химическим материалами;
• электронные приборы;
• продукты питания;
• любые другие предметы, запрещенные для перемещения.
3. ПРИМЕРЫ СНИМКОВ

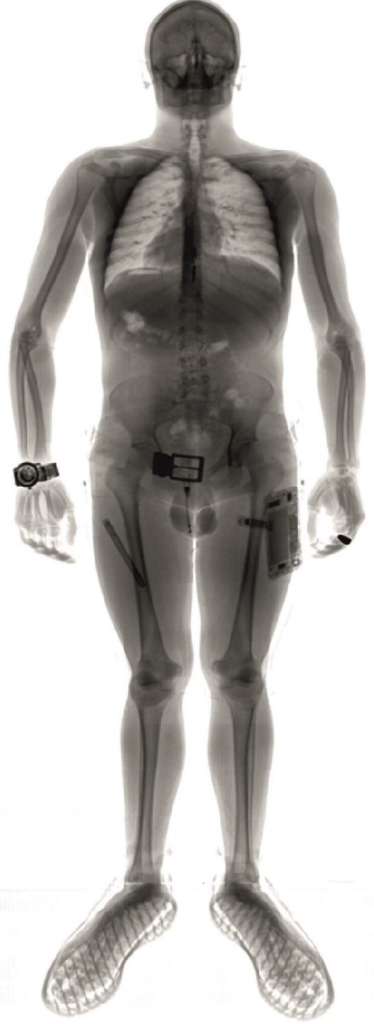

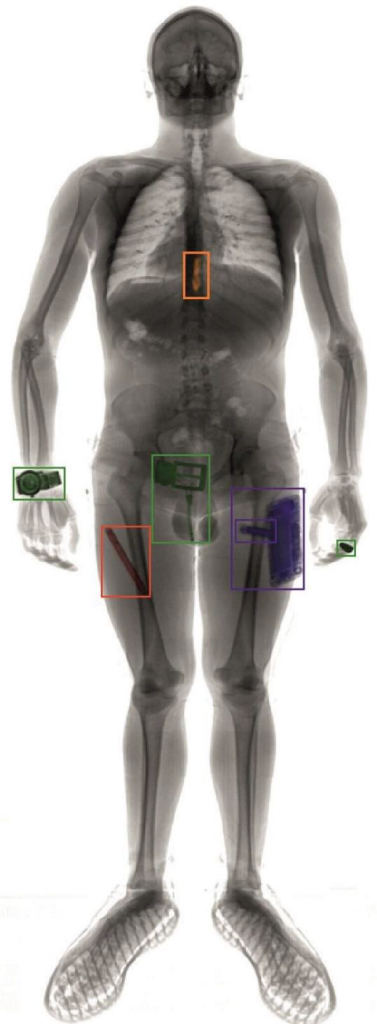

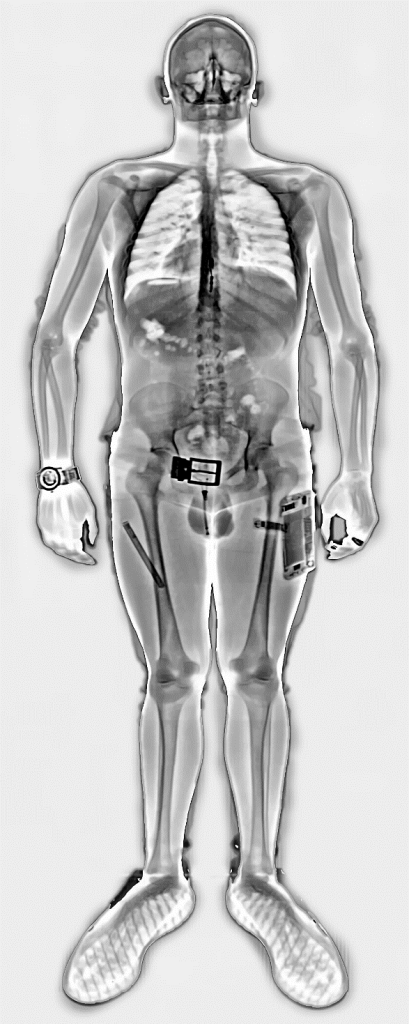

Пример изображения человека Пример изображения с применением фильтра Пример изображения человека с использование алгоритмов искусственного интеллекта A-EYE
подавления шумов и усиления контраста CLEARVUE
4. ОБЩИЕ ХАРАКТЕРИСТИКИ
РАЗМЕРЫДлина | 2400 мм |
Ширина | 1950 мм |
Высота |
2450 мм |
Масса (без кабины) | не более 1700 кг (800кг) |
ПАРАМЕТРЫ ПИТАЮЩЕЙ СЕТИ
Потребление |
Не более 2.0 кВА |
Напряжение питания | 230В ± 10%, 50 Гц |
Род тока, количество фаз | Однофазная сеть переменного тока с защитным заземлением |
КЛИМАТИЧЕСКИЕ УСЛОВИЯ
Требования к окружающей среде при эксплуатации | |
Температура | +0°С – +45°С |
Максимальная относительная влажность при температуре 30°С | 85% (без конденсата) |
Требования к окружающей среде при транспортировке | |
Температура | -10°С – + 60°С |
Максимальная относительная влажность при температуре 25°С |
90% (без конденсата) |
Требования к окружающей среде при хранении | |
Температура | -10°С – + 60°С |
Максимальная относительная влажность при температуре 25°С |
90% (без конденсата) |
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ | |
Общие параметры сканера | |
Время сканирования |
3–15 сек. |
Минимальная пропускная способность | 180 сканирований в час |
Доза за сканирование | от 0,25 до 10 мкЗв |
Обнаружительная способность по проволоке | До 40AWG (0.08 мм) при максимальной дозе |
Проникающая способность |
До 36 мм (сталь) при максимальной дозе |
6. ФУНКЦИИ
Сохранение изображений в архив с возможностью сортировки и поиска. | Рентгеновские изображения автоматически сохраняются в архив. Возможен поиск по идентификатору или имени проверяемого. |
Обработка изображений с возможностью сохранения предустановок. |
Для оптимизации полученных рентгеновских изображений предусмотрена возможность как автоматической, так и ручной обработки изображений. Фильтр оптимизации параметров изображений запускается автоматически для сокращения времени обработки изображения. В ручном режиме доступны настройки: яркость, контраст, гамма, усиление контуров объектов, псевдоцвета, инверсия цветов. Оператор имеет возможность сохранять оптимальные настройки. |
Сравнение рентгеновских снимков. | Оператору доступна возможность просмотра двух изображений одновременно для визуального сравнения. |
Экспорт рентгеновских изображений. | Доступна возможность сохранения рентгеновских изображений в формате (BMP, JPG, TIF, а также медицинский формат DCM), просматриваемом на любом ПК без необходимости использования специализированного программного обеспечения. |
Скрытие области гениталий на изображении. | Для обеспечения приватности досматриваемых людей программное обеспечение автоматически определяет и скрывает интимные области на изображениях. |
Выделение подозрительных областей. | При обнаружении подозрительного объекта оператор может отметить данный объект и оставить комментарий. |
Управление базой данных досматриваемых людей. |
Сканирование человека проводиться после заполнения в окне программы «Регистрация» его идентификационных данных. Если человек уже проходил процедуру сканирования - его учётная запись может быть выбрана из базы данных. В данной базе храниться идентификационная информация (ФИО, идентификационный номер, фотография), информация о месте и времени сканирования, операторе и накопленной дозе. Доза, полученная человеком во время сканирования, сохраняется в базе данных и суммируется с уже накопленной, что исключает превышение допустимого уровня в год. |
Функция регистрации досматриваемых людей может быть отключена при отсутствии необходимости в учёте накопленной дозы. | |
Имитация сканирования. | При проведении досмотра в режиме имитации сканирования выполняются все этапы стандартного сканирования, но без включения рентгеновского излучения. Имитация сканирования обеспечивает снижение дозовой нагрузки. |
Формирование отчётов. | Программное обеспечение позволяет сформировать отчёт о количестве сканирований, накопленной дозе досматриваемого человека за любой период времени. Имеется возможность формировать отчёты каждому оператору и сканеру в целом. |
Идентификация операторов. | Работа с оборудованием доступна только после идентификации пользователя, которая может осуществляться с помощью пароля, по отпечатку пальца или по распознаванию лица оператора. |
Дифференцированная система управления процессом проверки (дополнительная рабочая станция). | Возможности программного обеспечения позволяют распределить функции проверки между несколькими операторами: один оператор управляет сканером, а два других – анализируют рентгеновские снимки. |
7. АКСЕССУАРЫ И ОПЦИИ
Программное обеспечение для автоматического обнаружения наркотиков “DRUGUARD” | Автоматическая функция для помощи оператору в поиске и обнаружении наркотиков в брюшной полости. |
Система видеонаблюдения | Используется для наблюдения за досматриваемым человеком во время сканирования и его регистрации в базе данных. |
Устройства биометрической идентификации Считыватель документов |
Предназначены для регистрации и/или идентификации досматриваемых людей и операторов. |
Набор тест-объектов | Предназначен для контроля параметров рентгеновского изображения. |
Инфракрасный дистанционный термометр или камера для дистанционного определения температуры тела с возможностью распознавания лиц |
Позволяет отслеживать температуру тела досматриваемого человека и заносить информацию в базу данных. Дополнительно, камера позволяет регистрировать и/или идентифицировать досматриваемых людей. |
Интерком | Служит для общения оператора и досматриваемого человека во время процесса сканирования. |
Программное обеспечение для контроля дозы | Обеспечивает определение дозы во время сканирования. |
Рабочее место оператора | Представляет собой антивандальную стойку или стол. Позволяет разметить рабочий компьютер, мониторы и необходимое вспомогательное оборудование. |
Дополнительные рабочие станции | Представляет собой дополнительный ПК для анализа изображений. |
Источник бесперебойного питания | Сохраняет и защищает оборудование и данные во время отключений электричества, всплесков и импульсов напряжения. Применяется как для рабочего места оператора, так и для всего сканера. |
Рентгенозащитная ширма | Защищает оператора от воздействия рассеянного рентгеновского излучения. |
Рентгенозащитная кабина | Защищает окружающих людей от рентгеновского излучения, что позволяет устанавливать сканер в помещениях без специальной защиты в соответствии с СанПиН 2.6.1.3106-13. |
Сетевая интеграция нескольких сканеров в общей сети (DMS) | CONPASS DMS позволяет объединить нескольких сканеров в общую сеть и возможностью работы с общей базой снимков и сканируемых лиц. Система предусматривает разграничение ролей пользователей, введение общего учета доз досматриваемых людей, работу с архивом общих данных. |
Программное обеспечение A-EYE | Программное обеспечение с использованием алгоритмов искусственного интеллекта, основанное на нейронной сети, которое помогает оператору найти на рентгеновском снимке все объекты, которые не принадлежат организму человека. Алгоритм выделяет объекты в соответствии с уровнем потенциального риска и окрашивает в соответствии с классификацией. |
УФ-система для дезинфекции | Сканер может быть оборудован ультрафиолетовой системой для дезинфекции досмотровой камеры, что позволяет эффективно справляться с большинством известных бактерий и вирусов, в том числе и COVID-19. |
8. РАДИАЦИОННАЯ БЕЗОПАСНОСТЬ
Низкое качество (4000 сканирований в год) | 0,25 мкЗв, маленькие высокоплотные объекты, большие малоплотные объекты: оружие, взрывчатка и т. д. |
Стандартное качество (1000 сканирований в год) | 1 мкЗв, маленькие плотные объекты, маленькие неплотные объекты |
Высокое качество (500 сканирований в год) | 2 мкЗв, небольшие плотные объекты и небольшие неплотные объекты (брюшная полость) |
Максимальное качество (от 100 сканирования в год при максимальной дозе) | до 10 мкЗв, экстра маленькие (0,15 мм) плотные объекты и маленькие неплотные объекты (брюшная полость) |
