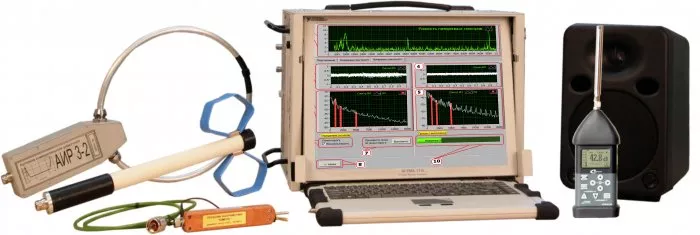

Программно-аппаратный комплекс выявления признаков модуляции речевой информацией сигналов электромагнитных излучений и наводок
Подробнее
Задать вопрос
Гарантия 1 год
Описание
Программно-аппаратный комплекс предназначен для оценки защищённости речевой информации от её утечки за счёт модуляции акустическим сигналом побочных электромагнитных излучений и наводок (ВЧ-АЭП и ПЭМИН) от технических средств, возникающей в результате акустоэлектрических преобразований.
Технические характеристики:
Обеспечивает:
- автоматический поиск сигналов ПЭМИН;
- воздействие на проверяемые технические средства тестовым акустическим сигналом;
- обнаружение признаков модуляции сигналов ПЭМИН акустическим сигналом;
- отображение на экране монитора демодулированных сигналов;
- прослушивание демодулированных сигналов:
- измерение параметров модуляции;
- измерение параметров паразитной генерации;
- расчёт параметров защищённости;
- формирование базы данных результатов измерений и выполненных расчётов.
Комплектность:
- Программно-аппаратный комплекс для выявления признаков модуляции речевой информацией сигналов ПЭМИН от технических средств и оценки их параметров «Пегас» в составе: - 1 к-т
- Радиоприемное устройство измерительное АРЧА-4 - 1 к-т
- Комплект антенн в составе: - 1 к-т
- Антенна АМА-30 - 1
- Антенна АДА-9 - 1
- Антенна АЛП-12 - 1
- Комплект кабелей - 1
- Экранированная акустическая система АС-5 в составе: - 1 к-т
- Металлический контейнер - 1
- Акустическая система - 1
- Сетевой кабель - 1
- Стойка-штатив для экранированной акустической системы - 1
- Измеритель шума в комплекте с акустическим калибратором в составе: - 1 к-т
- Шумомер-анализатор «Спрут-ША-1» в составе: - 1 к-т
- Блок измерительный «Спрут» - 1
- Кабель соединительный для шумомера - 1
- Соединительный кабель интерфейсный - 1
- Измерительный микрофон - 1
- Микрофонный предусилитель - 1
- Ветрозащитный колпак - 1
- Штатив - 1
- Устройство сопряжения с измерительным модулем «S8W» - 1
- Антенна Wi-Fi - 1
- Струбцина - 1
- Зарядное устройство ACS110 c 8-ю переходниками - 1 к-т
- Роутер «Mikrotik» с блоком питания - 1 к-т
- Модуль источника тестового акустического сигнала в составе: - 1 к-т
- ПЭВМ типа ноутбук - 1
- Блок питания для ПЭВМ - 1
- Аудио кабель Jack 3,5 мм – Jack 3,5 мм - 1
- Переходник Jack 3,5 – Jack 6,3
- Пробник напряжения «Шмель» - 1
- ПО «Пегас» - 1 к-т
- Эксплуатационная упаковка - 1 к-т
- Транспортная тара - 1 к-т
- Документация в составе:
- Формуляр - 1
- Руководство по эксплуатации - 1
Технические характеристики:
| Характеристика | Значение |
| Радиоприемное устройство измерительное | |
| Диапазон рабочих частот | 9 кГц – 4 ГГц |
| Уровень собственных шумов | - 160 дБм/Гц |
| Уровень фазовых шумов на отстройке 10 кГц от несущей |
-137 дБн/Гц, несущая 1 ГГц -121 дБн/Гц, несущая 10 ГГц |
| Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц | 260 МГц |
| Минимальная устанавливаемая разрешающая способность по частоте | 0,1 Гц |
| Точность измерения частоты | 1 Гц |
| Точность измерения уровня сигнала | 1,5 дБ |
| Объем внутренней памяти | 67108864 отсчетов (2 Гб) |
| Интерфейс вывода данных | 10 Гбит/с Ethernet (SFP+) |
| Устройство сопряжения с измерительным модулем | |
| Обеспечение управления измерительным модулем по радиоканалу, посредством использования беспроводной сети стандартов IEEE 802.11g или IEEE 802.11n | |
| Акустическая система | |
| Максимальный уровень звукового давления на расстоянии 1 м, не менее | 100 дБ |
| Частотный диапазон | от 100 до 16000 Гц, по уровню ± 10 дБ |
| Наличие в комплекте экранирующего контейнера | |
| Модуль источника тестового акустического сигнала | |
| Виды тестовых сигналов | шумовой, набор синусоидальных сигналов с частотами от 20 до 20000 Гц |
| Модуль радиоканала | |
| Реализация функции беспроводной точки доступа/маршрутизатора | |
| Использование стандартов IEEE 802.11g или IEEE 802.11n | |
| Специальное программное обеспечение | |
| Предоставление пользователю интерфейса для обеспечения управления составными частями комплекса | |
| Предоставление пользователю интерфейса для обеспечения возможности проведения расчетов | |
| Хранение рабочих материалов по результатам проведения измерений и расчетов | |
| Тип носителя специального программного обеспечения | USB флеш-диск |
| Общие характеристики | |
| Масса, кг | 42 ± 15% |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220(+10%/-15%) |
| Потребляемая мощность, В·А, | не более 200 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °С | от 10 до 25 |
| Относительная влажность воздуха, % | не более 80 |
| Атмосферное давление, кПа | от 84 до 107 |
