Описание

Комплекс «Спрут-6М» предназначен для проведения акустических и виброакустических измерений.

Обеспечивает

  • измерение звукового давления, виброускорения при проведении мероприятий по контролю выполнения норм эффективности защиты речевой информации от её утечки по акустическому и виброакустическому каналам;
  • проведение расчетов, необходимых для оценки эффективности защиты речевой информации.

Комплектность

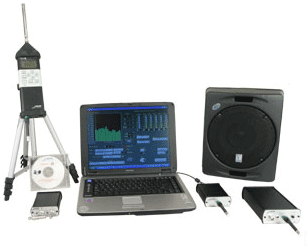

  • Комплекс для проведения акустических и виброакустических измерений «Спрут-6М» в составе: - 1 к-т
  • Вибро-акустический анализатор «СПРУТ-ВАА-1» (одноканальный шумомер – анализатор спектра – виброметр) в составе: - 1 к-т
  • Блок измерительный «Спрут» - 1
  • Соединительный кабель интерфейсный - 1
  • Измерительный микрофон - 1
  • Микрофонный предусилитель - 1
  • Вибропреобразователь, в составе: - 1 к-т
  • Вибропреобразователь (датчик вибрации) - 1
  • Соединительный кабель - 1
  • Штатив для установки измерительного модуля - 1
  • Устройство сопряжения с измерительным модулем «S8W» - 1
  • Струбцина - 1
  • Зарядное устройство, тип «ACS 110» - 1
  • Модуль источника тестового акустического сигнала в составе: - 1 к-т
  • ПЭВМ типа ноутбук - 1
  • Блок питания для ПЭВМ с сетевым кабелем - 1
  • Аудио кабель Jack 3,5 мм – Jack 3,5 мм - 1
  • Переходник Jack 3,5 мм – Jack 6,3 мм - 1
  • Акустическая система АС-8 в составе: - 1 к-т
  • Акустическая система - 1
  • Сетевой кабель - 1
  • Стойка-штатив для экранированной акустической системы - 1
  • Модуль радиоканала в составе: - 1 к-т
  • Роутер Mikrotik - 1
  • Блок питания роутера - 1
  • Внешний аккумулятор модуля радиоканала «SDA» в составе: - 1 к-т
  • Внешний аккумулятор «SDA» - 1
  • Кабель питания роутера «SDA-K» - 1
  • Контроллер-вычислитель в составе: - 1 к-т
  • ПЭВМ типа ноутбук - 1
  • Блок питания для ПЭВМ с сетевым кабелем - 1
  • Специальное программное обеспечение «Спрут-7» - 1
  • Комплект крепежных изделий к вибропреобразователю «SAK-5» в составе: - 1 к-т
  • Диск крепёжный малый (10 мм) - 5
  • Диск крепёжный большой (20 мм) - 5
  • Шпилька М5/М6 под ключ - 5
  • Анкерный дюбель М6 - 5
  • Контактор - 1
  • Хомут 20-32 мм c ключом - 1
  • Клей «Супер Момент Гель» - 1
  • Формуляр - 1
  • Руководство по эксплуатации - 1
  • Руководство оператора Специальное программное обеспечение «Спрут» - 1
  • Свидетельство об утверждении типа средства измерения (копия) - 1
  • Свидетельство о поверке - 1
  • Методика поверки - 1


Сертификат ФСТЭК России № 2419 на «Расчётную часть специального программного обеспечения программно-аппаратного комплекса для проведения акустических и виброакустических измерений «СПРУТ»». Выдан «29» августа 2011 года. Продлён до «29» августа 2020 года.

Технические характеристики

Измерительный модуль
измерительных каналов 1
наличие 1/1-октавных фильтров, класс 1, ГОСТ Р 8.714-2010 от 31,5 до 16000 Гц
наличие 1/3-октавных фильтров, класс 1, ГОСТ Р 8.714-2010 20 до 20000 Гц
наличие режима узкополосного (БПФ) анализатора
диапазон частот в режиме измерения звукового давления (измерительный микрофон), Гц 10 – 20000
диапазон измерения звукового давления (измерительный микрофон), относительно 20мкПа, дБ

от

25 до 124

пределы допускаемой относительной погрешности измерения звукового давления на частоте 1000 Гц (измерительный микрофон), дБ ± 0,7
частотная характеристика Z (лин.) соответствует шумомерам 1-го класса точности по ГОСТ Р 53188.1-2008
диапазон частот в режиме измерения виброускорения (вибропреобразователь), Гц 5 – 12000
Диапазон входных значений виброускорений, дБ относительно 10-6 м/с2 от 80 до 174
пределы допускаемой относительной погрешности измерений виброускорения в диапазоне от 0,1 до 100 м/с2(вибропреобразователь) дБ:
в поддиапазоне частот от 5 до 2000 Гц ± 0,5
в поддиапазоне от 2001 до 8000 Гц ± 0,9
Устройство сопряжения с измерительным модулем
обеспечение управления измерительным модулем по радиоканалу, посредством использования беспроводной сети стандартов IEEE 802.11g или IEEE 802.11n.
Комплект крепежных изделий к вибропреобразователю
обеспечение возможности крепления вибропреобразователя к стеклам
обеспечение возможности крепления вибропреобразователя к стенам
обеспечение возможности крепления вибропреобразователя к трубам систем водоснабжения и отопления
Акустическая система
максимальный уровень звукового давления на расстоянии 1 м, дБ, не менее 100
частотный диапазон, Гц от 100 до 16000, по уровню ± 10 дБ
Модуль источника тестового акустического сигнала
виды тестовых сигналов шумовой, набор синусоидальных сигналов с частотамиот 20 до 20000 Гц
Контроллер-вычислитель
обеспечение управления составными частями комплекса
обеспечение возможности проведения расчетов
Модуль радиоканала
реализация функции беспроводной точки доступа/маршрутизатора
использование стандартов IEEE 802.11g или IEEE 802.11n
Специальное программное обеспечение
предоставление пользователю интерфейса для обеспечения управления составными частями комплекса
предоставление пользователю интерфейса для обеспечения возможности проведения расчетов
хранение рабочих материалов по результатам проведения измерений и расчетов
тип носителя специального программного обеспечения CD-диск
Общие характеристики
Масса, кг 42 ± 1
Напряжение питания от сети переменного тока частотой (50±1) Гц,В 220 (-15%)(+10%)
Потребляемая мощность, В·А, не более 200
Рабочие условия эксплуатации:
температура окружающего воздуха, °С от 10 до 25
относительная влажность воздуха, % не более 80
атмосферное давление, кПа от 84 до 107
