Описание:

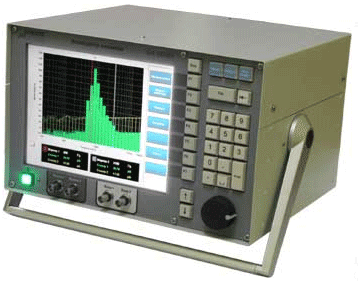

Программно-аппаратный комплекс «Аист» предназначен для оценки защищенности ВТСС от акустоэлектрических преобразований.

Обеспечивает:

  • проведение проверок на соответствие специальным требованиям проводных линий, звукотехнических систем, выявления сигналов, связанных с акустоэлектрическими преобразованиями, их измерений в автоматическом и ручном режимах;
  • обработку и представление результатов измерений в удобном для оператора виде.
Комплектация:
  • Программно-аппаратный комплекс для оценки защищенности ВТСС от акустоэлектрических преобразований «Аист» - 1 шт.
  • Анализатор сигналов «SA-86001» - 1 шт.
  • Измерительный микрофон «АМИК-01» - 1 шт.
  • Вибропреобразователь «АВИБ-01» - 1 шт.
  • Измерительная магнитная антенна «Сектор» - 1 шт.
  • Адаптер для подключения к сети 220В «Адаптер 220» - 1 шт.
  • Источник электропитания ВТСС «SZPS» - 1 шт.
  • Телефонный адаптер «TELAD» - 1 шт.
  • Экранированная акустическая система «АС-3» - 1 шт.
  • Комплект кабелей и адаптеров АКАБ-01 - 1 шт.
  • Комплект крепежных изделий к вибропреобразователю SAK-5 - 1 шт.
  • Формуляр - 1шт.
  • Руководство по эксплуатации - 1 шт.
  • Свидетельство об утверждении типа средства измерения (копия) - 1 шт.
  • Свидетельство о поверке - 1 шт.
  • Методика поверки - 1 шт.
Список опций сопутствующих или рекомендованных к товару:
  • Опция для «АИСТ» Акустический калибратор «SV 33»;
  • Опция для «АИСТ» Акустический калибратор «SV 34»;
  • Опция для «АИСТ» Акустический калибратор «SV 35».
 Характеристики:
Программно-аппаратный комплекс для оценки защищенности ВТСС от акустоэлектрических преобразований «АИСТ» обеспечивает
Анализатор сигналов
диапазон частот в режиме измерения напряжения переменного тока, Гц 5 - 96000
диапазон частот в режиме воспроизведения напряжения переменного тока, Гц 10 - 96000
входных каналов (АЦП) 2
выходных каналов (АЦП) 2
динамический диапазон при проведении измерений напряжения переменного тока, дБ 116
диапазон измеряемого напряжения переменного тока (пиковые значения), В от 3·10-5 до 30
диапазон воспроизводимого напряжения (пиковые значения), В от 3·10-5 до 9,5
пределы допускаемой относительной погрешности измерения напряжения сигнала, % ± 5
пределы допускаемой относительной погрешности установки амплитуды воспроизводимого напряжения, % ± 2
Пределы допускаемой относительной погрешности установки частоты ±2·10-4
типы генерируемого сигнала синусоидальный;
треугольный;
прямоугольный;
белый шум;
розовый шум
Измерительный микрофон
диапазон рабочих частот в режиме измерения звукового давления, Гц 20 - 16000
диапазон измерения звукового давления относительно 20 мкПа, дБ от 24 до 125
пределы допускаемой относительной погрешности измерения звукового давления на частоте 1000 Гц, дБ, не более ±0,7
пределы допускаемой относительной погрешности линейного уровня, дБ, не более ±1,1
Вибропреобразователь
осевая чувствительность 100 мВ/g (±10%)
диапазон частот в режиме измерения виброускорения, Гц 5 - 12500
диапазон входных значений виброускорений относительно 10-6 м/с2, дБ от 80 до 174
пределы допускаемой относительной погрешности измерения виброускорения в диапазоне от 0,1 до 100 м/с2, дБ:
в поддиапазоне от 5 до 2000 Гц ±0,5
в поддиапазоне свыше 2000 до 8000 Гц ±0,9
Комплект крепежных изделий к вибропреобразователю
обеспечение возможности крепления вибропреобразователя к стеклам
обеспечение возможности крепления вибропреобразователя к стенам
обеспечение возможности крепления вибропреобразователя к трубам систем водоснабжения и отопления
Адаптер для подключения к сети 220 В
величина подавления наводки от первой гармоники сети электропитания, дБ, не менее  60
Источник электропитания ВТСС
обеспечение электропитания проверяемых устройств номинальным постоянным напряжением 12, 24, 36, 48, 60 В (±20%)
максимально допустимый ток, потребляемый подключенной к источнику нагрузкой 200 мА
Акустическая система
максимальный уровень звукового давления на расстоянии 1 м, дБ, не менее 106
частотный диапазон по уровню ±10 дБ, Гц 90 - 16000
наличие в комплекте экранирующего контейнера
Измерительная магнитная антенна
диапазон частот, кГц от 1 до 5000
Общие характеристики
Масса Изделия без упаковки, кг, не более 42
Напряжение питания от сети переменного тока частотой (50 ±+/-1) Гц, В 220 (-15%)(+10%)
Потребляемая мощность, В·А, не более 200
Рабочие условия эксплуатации:
температура окружающего воздуха, °С

от плюс 10 до плюс 25

относительная влажность воздуха, %, не более 80
атмосферное давление, кПа от 84 до 107
от 3·10-5 до 30
