Антенна "АШУ" предназначена для приема и передачи электромагнитных колебаний в диапазоне 0,8…18,0 ГГц.

Рекомендуется для применения в составе комплексов радиоконтроля и средств радиоподавления.

Антенна обладает круговой диаграммой направленности, которая не зависит от частоты.

В антенне используется разъем N типа. По требованию заказчика антенна может быть изготовлена с разъемом типа SMA.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Диапазон рабочих частот, ГГц
0,8…18,0
Входное сопротивление, Ом
50
Коэффициент стоячей волны:
  • В диапазоне 0,8…1,5 ГГц, не более
  • В диапазоне 1,5…18,0 ГГц

  • 3
    2
    Диаграмма направленности
    круговая
    Поляризация
    вертикальная
    Вес, кг
    0,15
    Диапазон рабочих температур, °С
    +5 ÷ +45
    Габариты, мм
    210 х 60

    1

    График КСВ в диапазоне 0,5-3,0 ГГц





    3

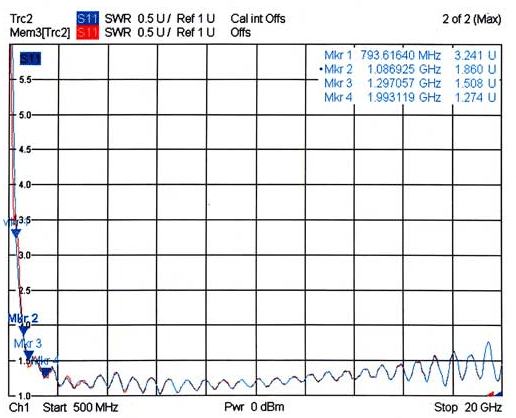

    График КСВ в диапазоне 0,5-20,0 ГГц
