Назначение изделия:

Данные комплекты совместно с измерительными приемными устройствами и генераторами применяются для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне частот от 1,0 до 40,0 (60 ГГц)  ГГц и применяются в промышленности и сфере обороны и безопасности.

Варианты комплектации:                               Диапазон частот, МГц

  • АИК -1-40А/01 1000 - 40000;
  • АИК -1-40А/02 8200 - 40000;
  • АИК -1-40А/03 12400 - 40000;
  • АИК -1-40А/04 18000 - 40000;
  • АИК -1-40А/05 26500 - 40000;
  • АИК -1-40А/06 1000 - 26500;
  • АИК -1-40А/07 8200 - 26500;
  • АИК -1-40А/08 12400 - 26500;
  • АИК -1-40А/09 18000 - 26500;
  • АИК -1-40А/10 1000 - 18000;
  • АИК -1-40А/11 8200 - 18000.
  • АИК -1-40А/12 12400 - 18000
  • АИК -1-40А/13 1000 - 12400
  • АИК -1-40А/14 8200 - 12400
  • АИК -1-40А/15 1000 - 8200

Состав комплекта:
  • пассивная антенная система АС-1 (логопериодическая) для проведения измерений в диапазоне 1-8,2 ГГц;
  • пассивная реконфигурируемая рупорная антенна АС-2 для проведения измерений по участкам диапазона: 8,2 – 12,4 ГГц, 12,4 -18,0 ГГц, 18,0-26,5 ГГц, 26,5-40,0 ГГц, 40,0-60,0 ГГц;
  • комплекты измерительных кабелей и СВЧ переходов;
  • комплект МШУ для компенсации потерь в кабеле;
  • источник питания, узел крепления универсальный, кейс- упаковка.
  • документация;
  • первичная поверка.
Особенности:
  • гарантий срок работы изделия 12 месяцев
  • расчетный срок службы 10 лет
  • гарантия работы «на отказ» = 22 000 часов
  • срок изготовления и поставки (с учетом первичной поверки) – 12-16 недель
  • сертификат RU.C.018.A №29971, зарегистрирован в Государственном реестре средств измерений под № 36492-07.

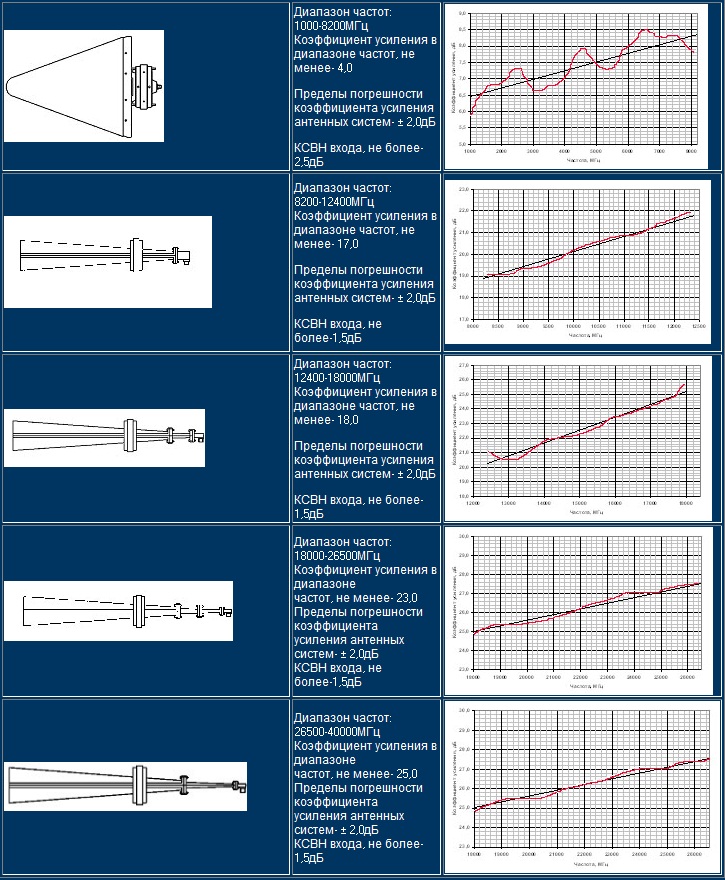

Графики градуировочных кривых для АИК 1-40А

AIK 1-40A grafik

Стоимость комплектов в зависимости от вариантов поставки:

Обозначение

Цена с НДС, руб.

Краткие технические характеристики

АИК 1-40А/01

392 124

Диапазон рабочих частот 1 - 40 ГГц.

АИК 1-40А/02

363 882

Диапазон рабочих частот  8,2 - 40 ГГц.

АИК 1-40А/03

334 447

Диапазон рабочих частот  12,4 - 40 ГГц.

АИК 1-40А/04

291 437

Диапазон рабочих частот 18 - 40 ГГц.

АИК 1-40А/05

251 630

Диапазон рабочих частот 26,5 - 40 ГГц.

АИК 1-40А/06

278 812

Диапазон рабочих частот 1 - 26,5 ГГц.

АИК 1-40А/07

214 039

Диапазон рабочих частот 8,2 - 26,5 ГГц.

АИК 1-40А/08

187 871

Диапазон рабочих частот 12,4 - 26,5 ГГц.

АИК 1-40А/09

148 129

Диапазон рабочих частот 18 - 26,5 ГГц.

АИК 1-40А/10

168 840

Диапазон рабочих частот 1 - 18 ГГц.

АИК 1-40А/11

114 643

Диапазон рабочих частот 8,2 - 18 ГГц.

АИК 1-40А/12

91 123

Диапазон рабочих частот 12,4 - 18 ГГц.

АИК 1-40А/13

136 382

Диапазон рабочих частот 1 - 12 ГГц.

АИК 1-40А/14

82 219

Диапазон рабочих частот  8,2 - 12 ГГц.

АИК 1-40А/15

65 117

Диапазон рабочих частот 1 - 8,2 ГГц.

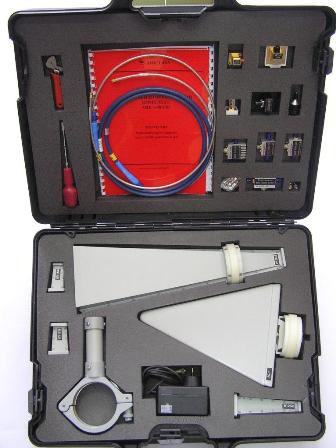

Комплект АИК 1-40А в транспортировочном кейсе:

AIK 1-40A ukladka

Дополнительное оборудование (приобретается отделно):
  • Диэлектрический штатив
  • Кронштейн для крепления лазерного модуля (применяется для целеуказания)
  • Адаптер питания МШУ от USB порта (+5V)
  • Фильтр высокочастотный (ФВЧ)
  • Кейс для экстремальных условий транспортирования с укладкой

Кронштейн для крепления лазерного модуля.

Стоимость:

Наименование

Цена с НДС, руб.

Описание

Кронштейн в мягкой упаковке

По запросу

Кронштейн в сборе, РУ, герметичная мягкая упаковка.

Кронштейн в жесткой упаковке

По запросу

Кронштейн в сборе, РУ, жесткая упаковка (укладка).

Кронштейн в жесткой упаковке с красным лазером (DMH-650-24F)

По запросу

Кронштейн в сборе, РУ, жесткая упаковка (укладка), красный лазерный модуль пр-ва ООО "ЛАС". (максимальная дальность до 3 км*)

Кронштейн в жесткой упаковке с зеленым лазером (DMH-532-5F)

По запросу

Кронштейн в сборе, РУ, жесткая упаковка (укладка), зеленый лазерный модуль пр-ва ООО "ЛАС". (максимальная дальность до 3 км*)

Кронштейн в жесткой упаковке с лазером увеличенной мощности

По запросу

Кронштейн в сборе, РУ, жесткая упаковка (укладка), лазерный модуль.

КНПР.301421.006ТУ
* Дальность наблюдения пятна лазера определяется применяемыми оптическими приборами. В изделии применены лазерные модули ООО «ЛАС»  г.Санкт-Петербург.

Кронштейн в рабочем положении:
     Кронштейн в жёсткой укладке:
kronsteyn v ukladke
